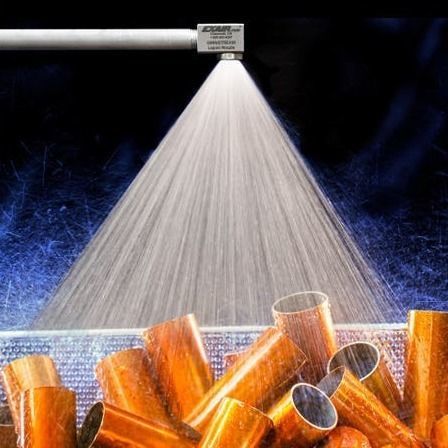

Ugello atomizzatore FL1010SS

per liquidia cono pienoin acciaio inossidabile

Panoramica
Gli ugelli OmniStream™ 1/4 NPT di EXAIR producono un getto a cono pieno con distribuzione uniforme. Sono privi di palette, con passaggi interni ampi che riducono le intasature, adatti a liquidi contenenti particelle. Design compatto ad angolo retto, funzionamento fino a 250 PSI. Utilizzo tipico: acqua, agenti di risciacquo, detergenti, prodotti chimici, pesticidi e erbicidi. La portata si regola variando la pressione del liquido.

Applicazioni

• Raffreddamento
• Rivestimento
• Tempra
• Abbattimento polveri
• Lavaggio e risciacquo
• Rottura della schiuma
• Spruzzatura di fanghi
• Sanificazione e sgrassaggio
• Lubrificazione

Vantaggi

• Alti flussi di liquido
• Migliore copertura superficiale grazie al cono pieno
• Maggiore volume di liquido sul target
• Costruzione completamente in acciaio inossidabile Tipo 303
• Ingombro compatto ad angolo retto e installazione versatile

Materiali
Costruzione in acciaio inossidabile Tipo 303. Temperatura massima raccomandata: 800°F (426°C).

Funzionamento
Il liquido entra nel corpo dell'ugello creando un vortice nella camera. Il vortice e l'orifizio lavorato con precisione rompono la tensione superficiale producendo un getto a cono pieno uniforme con angolo e distribuzione delle gocce controllati.

Dimensioni del getto — modello cono pieno (dati selezionati)
OmniStream Cone (modelli 1/4 NPT) — larghezze A / B / C per modello e pressione:
FL1008SS — 7 PSI: A 5.7 in / B 8.6 in / C 14.3 in; 20 PSI: A 7.4 in / B 11.0 in / C 18.4 in; 60 PSI: A 8.4 in / B 12.6 in / C 21.0 in
FL1010SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in
FL1011SS — 7 PSI: A 6.8 in / B 10.2 in / C 17.0 in; 20 PSI: A 8.7 in / B 13.1 in / C 21.8 in; 60 PSI: A 10.1 in / B 15.1 in / C 25.2 in

Note
Corpo compatto ad angolo retto. La costruzione senza palette riduce le intasature ed è adatta a liquidi con particelle.

Specifiche tecniche

• Nome commerciale: OmniStream™ Cone
• Famiglia modelli / esempi: FL1008SS, FL1010SS, FL1011SS
• SKU prodotto (pagina principale): PFL1008SS
• Collegamento ingresso: 1/4 NPT
• Pressione massima consigliata: fino a 250 PSI
• Materiali: acciaio inossidabile Tipo 303
• Temperatura massima di esercizio: 800°F (426°C)
• Progetto: camera vortex senza palette che produce un motivo rotondo uniforme a cono pieno; corpo ad angolo retto
• Capacità (per modello): FL1008SS = 8; FL1010SS = 10; FL1011SS = 11
• Passaggio libero max (dimensioni orificio): FL1008SS = 0.109 in; FL1010SS = 0.125 in; FL1011SS = 0.144 in
• Portata (GPM / LPM) per modello e pressione liquida (valori selezionati):
  3 PSI — FL1008SS: 0.50 GPM / 1.89 LPM; FL1010SS: 0.48 GPM / 1.82 LPM; FL1011SS: 0.62 GPM / 2.35 LPM
  5 PSI — FL1008SS: 0.60 GPM / 2.27 LPM; FL1010SS: 0.67 GPM / 2.54 LPM; FL1011SS: 0.85 GPM / 3.22 LPM
  7 PSI — FL1008SS: 0.70 GPM / 2.65 LPM; FL1010SS: 0.83 GPM / 3.14 LPM; FL1011SS: 0.96 GPM / 3.63 LPM
  10 PSI — FL1008SS: 0.80 GPM / 3.03 LPM; FL1010SS: 1.00 GPM / 3.79 LPM; FL1011SS: 1.10 GPM / 4.16 LPM
  20 PSI — FL1008SS: 1.15 GPM / 4.35 LPM; FL1010SS: 1.34 GPM / 5.07 LPM; FL1011SS: 1.51 GPM / 5.72 LPM
  40 PSI — FL1008SS: 1.55 GPM / 5.87 LPM; FL1010SS: 1.88 GPM / 7.12 LPM; FL1011SS: 2.21 GPM / 8.36 LPM
  60 PSI — FL1008SS: 1.80 GPM / 6.81 LPM; FL1010SS: 2.36 GPM / 8.93 LPM; FL1011SS: 2.66 GPM / 10.07 LPM
• Liquidi tipici: acqua, agenti di risciacquo, detergenti, prodotti chimici, pesticidi, erbicidi
