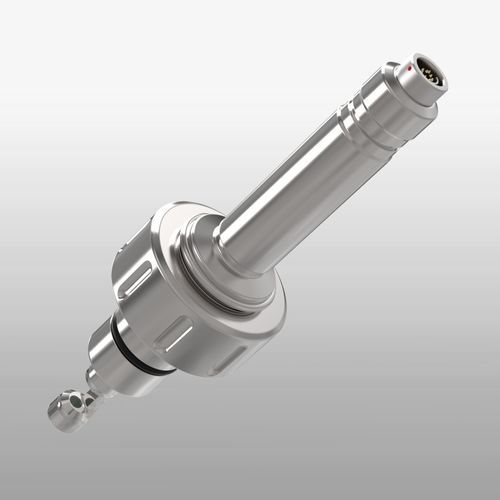

Sensore di assorbimento NIR EXcell 241

Panoramica
EXcell 241 è un sensore digitale di assorbimento NIR ad alta precisione per manicotti saldati DN25, progettato per il monitoraggio della biomassa nei processi di fermentazione in biotecnologia, alimentare e farmaceutica. Parti bagnate in acciaio inox, finestre di misura in zaffiro senza usura, sorgente LED e amplificatore digitale integrato. Le unità visualizzabili includono AU / OD / FAU / EBC / mg/l o unità personalizzate.

Parametrizzazione e interfacce
Il software EXpert consente la configurazione via PC, la visualizzazione grafica, la registrazione e l'esportazione dei valori misurati. Interfacce: USB, RS485 Modbus e uscita corrente 0…20 mA (o 4…20 mA).

Meccanica / Installazione
Il sensore si avvita al manicotto tramite filettatura G1 1/4"; la posizione della guarnizione O‑ring è selezionabile per un montaggio sterile ottimale. Materiali e finitura superficiale soddisfano i requisiti igienici; il sensore è idoneo per CIP/SIP e alcune configurazioni sono autoclave‑compatibili.

Vantaggi

• Unità EBC / FAU / mg/l / AU / OD o unità definite dal cliente
• Progettato per manicotti saldati DN25
• Amplificatore digitale integrato—nessun trasmettitore separato richiesto
• Finestre in zaffiro senza usura, idonee CIP/SIP
• Design igienico in acciaio inox, autoclave‑compatibile
• Sorgente LED senza manutenzione
• Connessione PC via USB, Modbus RS485 o 0…20 mA
• Parametrizzazione semplice con software EXpert

Applicazioni

• Misure OD ad alta precisione fino a 12 OD
• Monitoraggio processi di fermentazione
• Utilizzo in fermentatori industriali
• Misura della crescita cellulare
• Monitoraggio dei filtri
• Misura della concentrazione indipendente dal colore

Tabella tecnica (dati chiave)
Intervallo di misura: 0...6 AU, 0...6600 EBC
Risoluzione: 0,1 % o 0,01 AU
Precisione: ± 1 % del valore misurato
Ripetibilità: ≤ 1 % del valore finale
Lunghezza d'onda: 850 nm
Sorgente luminosa: LED
Percorso ottico: 5 / 10 / 20 mm
Lunghezza di immersione: 70–85 mm / 110–125 mm
Materiale a contatto: acciaio inossidabile 1.4435 (316L)
Superficie: Ra <0,37 µm
Finestra di misura: zaffiro
Connessione di processo: filettatura G1 1/4"
Temperatura processo: 0...90 °C, 135 °C max. 1 ora (ciclo SIP)
Pressione processo: max. 16 bar (232 psi)
Connessione elettrica: Fischer Core Series
Lunghezza cavo: 2 m / 5 m
Interfacce: USB, RS485 Modbus, 4...20 mA
Classe di protezione: IP68

Caratteristiche / specifiche tecniche

• Intervallo di misura: 0...6 AU, 0...6600 EBC
• Risoluzione: 0,1 % o 0,01 AU
• Precisione: ± 1 % del valore misurato
• Ripetibilità: ≤ 1 % del valore finale
• Lunghezza d'onda: 850 nm
• Sorgente luminosa: LED
• Percorso ottico: 5 / 10 / 20 mm
• Lunghezza di immersione: 70–85 mm o 110–125 mm
• Materiale a contatto: acciaio inossidabile 1.4435 (316L)
• Superficie: Ra <0,37 µm
• Finestra di misura: zaffiro
• Connessione di processo: filettatura G1 1/4"
• Temperatura processo: 0...90 °C, 135 °C max. 1 ora (ciclo SIP)
• Pressione processo: max. 16 bar (232 psi)
• Connessione elettrica: Fischer Core Series
• Lunghezza cavo: 2 m / 5 m
• Interfacce: USB, RS485 Modbus, 4...20 mA
• Classe di protezione: IP68
