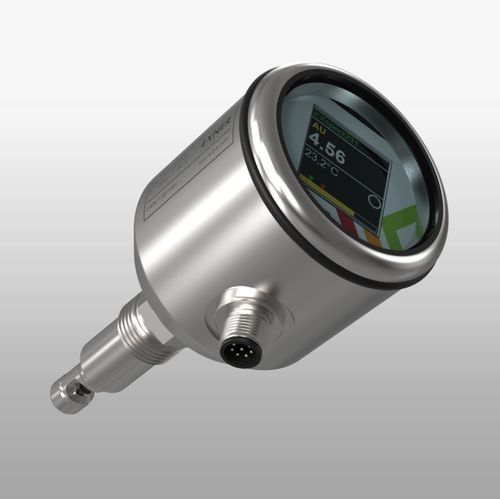

Sensore di assorbimento NIR EXspect 231

Panoramica

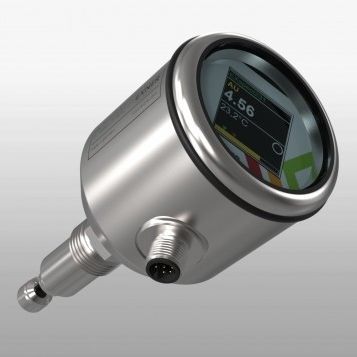

EXspect 231 è un sensore compatto NIR di assorbimento per il monitoraggio dei processi produttivi nei settori alimentare, beverage e farmaceutico e in altre applicazioni di processo. L'involucro in acciaio inossidabile con finestre in zaffiro esenti da usura integra un amplificatore di misura digitale e un display touch. Le unità di misura possono essere fornite in % torbidità, assorbimento o unità di torbidità comuni. È disponibile un campo di misura massimo di 0...6 AU, trasferibile tramite l'interfaccia standard 4...20 mA. Sono programmabili due limiti di allarme e sono disponibili diverse uscite di commutazione.

Parametrizzazione e calibrazione
Parametrizzazione tramite il display touch integrato o tramite il software di parametrizzazione EXpert. Sono disponibili filtri ottici della serie EXcap110 per verificare e calibrare il sensore.

Versioni / Opzioni

• Versioni di campo di misura: 0...100 % assorbimento; 0...3,5 AU (0...3850 EBC / 0...7 OD); 0...6 AU (0...6600 EBC / 0...12 OD)
• Lunghezze ottiche: 5 mm, 10 mm, 20 mm
• Materiale a contatto con il fluido: acciaio inossidabile 1.4435 (316L)
• Materiale di tenuta a contatto con il fluido: versione senza guarnizione elastomerica (tenuta metallica)
• Connessioni di processo: filettatura G1/2" (tenuta metallica); Varivent N DN40-125 (EHEDG/3-A); Tri-Clamp 1,5" o 2" (EHEDG/3-A)
• Interfacce / collegamento elettrico: analogico 4...20 mA (M12 5 poli) o analogico 4...20 mA + digitale parametrizzabile (M12 8 poli)
• Display: disponibile con display touch integrato

Vantaggi principali

• Design compatto con amplificatore integrato e display touch
• Uscita in % assorbimento / EBC / FAU / mg/l / AU / OD o unità definite dal cliente
• Finestre in zaffiro resistenti
• Design igienico, compatibile CIP/SIP
• Sorgente luminosa LED per un segnale stabile e duraturo
• Parametrizzazione semplice tramite display o software EXpert
• Versioni conformi EHEDG / 3-A disponibili

Applicazioni

• Separazione di fase affidabile
• Monitoraggio dei filtri
• Controllo dei separatori
• Misura della concentrazione indipendente dal colore

Specifiche tecniche

• Campo di misura max.: 0...100 % / 0...6 AU / 0...6600 EBC
• Risoluzione: 0,1 % o 0,01 AU
• Precisione: ±1 % della lettura
• Ripetibilità: ≤1 % del valore finale
• Lunghezza d'onda: 850 nm
• Sorgente luminosa: LED
• Lunghezze ottiche: 5, 10 o 20 mm
• Materiale: acciaio inossidabile 1.4435 (316L)
• Finitura superficiale: Ra < 0,37 μm
• Finestre: zaffiro
• Tensione di alimentazione: 24 V DC
• Uscita di contatto: NO o NC configurabile, 150 mA
• Ingresso di contatto: azzeramento
• Temperatura di processo: -10...90 °C, 135 °C max. 1 ora (SIP)
• Pressione di processo: max. 16 bar (232 psi)
• Connessione elettrica: connettore M12 5 poli o 8 poli (parametrizzabile digitalmente)
• Interfacce: 4...20 mA
• Parametrizzazione: software EXpert
• Classe di protezione: IP69
