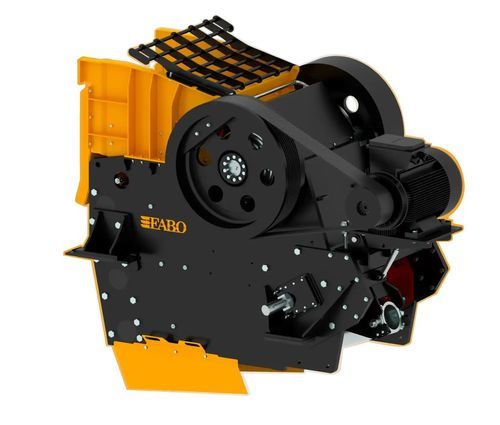

Frantoio a ganascia CLK 11-75

fissoprimario

Panoramica
I frantoi a mascelle sono utilizzati per ridurre materiali duri e abrasivi ad alto tenore di silice come basalto e granito. Il CLK 11-75 è un frantoio primario a mascelle a struttura bullonata progettato per cave, che combina una struttura pesante bullonata, alto numero di giri del volano e regolazione idraulica della mascella mobile per facilitare esercizio e manutenzione.

Caratteristiche principali

• Struttura pesante di tipo bullonato progettata per applicazioni in cava
• Elevata efficienza di frantumazione per materiali duri e abrasivi (basalto, granito)
• Alto numero di giri del volano per capacità massima
• Regolazione idraulica dell'apertura della mascella semplice da utilizzare
• Rivestimenti fissati con bulloni per una manutenzione agevole
• Cuscinetti del gruppo albero eccentrico protetti da sensori di calore

Componenti evidenziati / Icone

• Frantoio a mascelle (unità di frantumazione primaria)
• Mascella mobile (apertura regolabile idraulicamente)
• Alimentazione massima: 760 mm
• Motore: 110 kW

Parti del frantoio a mascelle tipo bullonato

• 1 - Corpo fisso: Corpo fisso protetto contro abrasione e urti intensi
• 2 - Mascella mobile: L'apertura può essere regolata tramite il sistema idraulico
• 3 - Rivestimenti: Rivestimenti sostituibili fissati con bulloni per proteggere il corpo fisso e consentire una rapida sostituzione
• 4 - Volani: Volani ad alta velocità in ghisa SFERO per garantire capacità massima
• 5 - Gruppo albero eccentrico: Consente il movimento della mascella mobile; cuscinetti protetti da sensori di calore
• 6 - Gruppo tendicinghia: Sistema idraulico per variare l'apertura della mascella mobile; azionabile dal personale

Disegno tecnico / Dimensioni di spedizione
I disegni tecnici e le dimensioni di spedizione sono forniti nella pagina prodotto come disegni e tabelle in unità metriche e imperiali.

Specifiche tecniche

• Serie / Famiglia modelli: Serie CLK
• Denominazione commerciale: CLK 11-75 Bolted Type Jaw Crusher
• Dimensione massima di alimentazione: 760 mm
• Potenza motore: 110 kW
• Struttura: Tipo bullonato, corpo fisso protetto contro abrasione e urti
• Mascella mobile: Mascella mobile con regolazione idraulica dell'apertura
• Rivestimenti: Rivestimenti sostituibili fissati con bulloni
• Volani: Volani ad alta velocità, fusione SFERO
• Gruppo albero eccentrico: Consente il movimento della mascella mobile; cuscinetti con protezione tramite sensore di calore
• Tendicinghia: Gruppo tendicinghia idraulico per regolare l'apertura della mascella mobile
• Applicazione principale: Frantumazione di materiali duri, abrasivi e ad alto contenuto di silice (es. basalto, granito)
• Manutenzione: Progettato per facilitare le operazioni di manutenzione e la sostituzione dei ricambi
