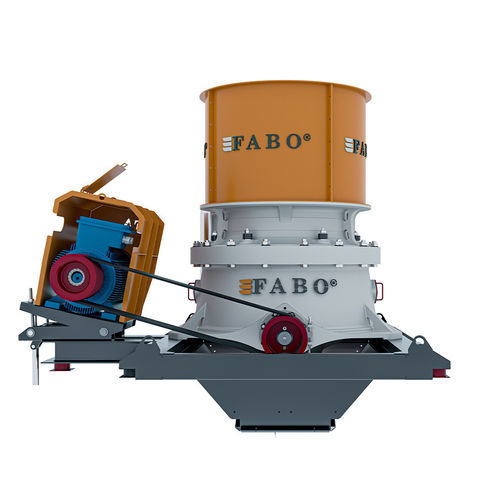

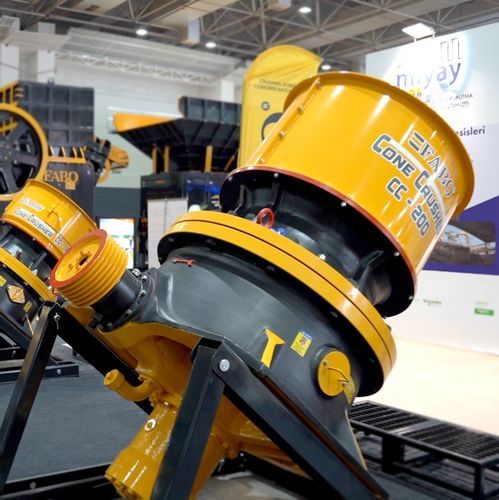

Frantoio a cono CC-200

fissosecondarioper materie minerali

Panoramica del prodotto
Il frantoio a cono CC-200 è un'unità di frantumazione secondaria progettata per rocce dure e abrasive come granito, basalto e andesite. Dotato di un motore da 132 kW, accetta fino a 185 mm di alimentazione a seconda della camera di frantumazione selezionata e ha un peso nominale di 10.516 kg. Utilizza parti soggette a usura di lunga durata e permette operazioni di manutenzione agevoli per ridurre il consumo di ricambi e i tempi di fermo.

Principali elementi strutturali

• Corpo (inferiore e superiore)
• Anello di regolazione e piastra di alimentazione
• Nucleo e albero principale
• Manicotto eccentric e ingranaggio del cono
• Gruppo di trasmissione
• Concavi e rivestimenti del nucleo
• Canale materiali frantumati
• Meccanismo di regolazione
• Impianto di lubrificazione

Dati tecnici (Metrico)
Crushing Chamber | EC | C | MC | M | MF | F | EF
Maximum Feed (mm) | 185 | 145 | 115 | 90 | 75 | 50 | 38
Motor Power | 132 kW
Weight | 10516 kg
Nominal capacity in tph (mm) with crusher operating in CSS (columns correspond to feed sizes: 4, 5, 6, 8, 10, 13, 16, 19, 22, 25, 29, 32, 35 (x2 cols merged), 38, 41):
Feed sizes (mm) | 4 | 5 | 6 | 8 | 10 | 13 | 16 | 19 | 22 | 25 | 29 | 32 | 35 | 38 | 41
EC | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
C | - | - | - | - | - | 60 | 66-140 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-207 | 109-150 | 114
MC | - | - | - | - | - | 57-79 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 88-160 | 93-145 | 98-116 | - | -
M | - | - | - | - | 48-56 | 50-113 | 55-123 | 59-133 | 63-143 | 68-152 | 72-144 | 78-122 | 82-97 | - | - | -
MF | - | - | - | 42-49 | 44-100 | 47-106 | 51-115 | 55-124 | 59-126 | 63-114 | 67-92 | - | - | - | - | -
F | 32-47 | 34-71 | 35-78 | 37-83 | 39-88 | 43-96 | 46-92 | 49-77 | 53-63 | - | - | - | - | - | -
EF | - | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | -

Dati tecnici (Imperial)
Crushing Chamber | EC | C | MC | M | MF | F | EF
Maximum Feed (inch) | 7'' | 6'' | 4'' | 3'' | 3'' | 2'' | 1''
Motor Power | 177 hp
Weight | 23.181 lb
Nominal capacity in tph (inch) with crusher operating in CSS (columns correspond to feed sizes: 0.1'', 0.2'', 0.2'', 0.3'', 0.4'', 0.5'', 0.6'', 0.7'', 0.8'', 0.9'', 1.1'', 1.2'', 1.3'' (x2 cols merged), 1.4'', 1.6''):
Feed sizes (inch) | 0.1'' | 0.2'' | 0.2'' | 0.3'' | 0.4'' | 0.5'' | 0.6'' | 0.7'' | 0.8'' | 0.9'' | 1.1'' | 1.2'' | 1.3'' | 1.4'' | 1.6''
EC | - | - | - | - | - | - | 66-119 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-220 | 109-218 | 114-157
C | - | - | - | - | - | - | 60 | 66-140 | 71-151 | 76-162 | 81-173 | 86-184 | 93-198 | 98-209 | 104-207 | 109-150 | 114
MC | - | - | - | - | - | - | 57-79 | 62-140 | 67-151 | 72-162 | 77-173 | 82-184 | 88-160 | 93-145 | 98-116 | - | -
M | - | - | - | - | - | 48-56 | 50-113 | 55-123 | 59-133 | 63-143 | 68-152 | 72-144 | 78-122 | 82-97 | - | - | -
MF | - | - | - | - | 42-49 | 44-100 | 47-106 | 51-115 | 55-124 | 59-126 | 63-114 | 67-92 | - | - | - | - | -
F | 32-47 | 34-71 | 35-78 | 37-83 | 39-88 | 43-96 | 46-92 | 49-77 | 53-63 | - | - | - | - | - | -
EF | - | 38-60 | 40-89 | 42-95 | 45-101 | 49-109 | 52-105 | 56-105 | 60-71 | - | - | - | - | - | -

Caratteristiche / Specifiche tecniche

• Modello: CC-200
• Tipo: Frantoio a cono (frantumazione secondaria)
• Potenza motore: 132 kW (177 hp)
• Alimentazione max (metrico): fino a 185 mm a seconda della camera di frantumazione
• Alimentazione max (imperiale): fino a 7" a seconda della camera di frantumazione
• Peso: 10.516 kg (23.181 lb)
• Capacità nominale: intervalli di capacità dettagliati per tipo di camera (EC, C, MC, M, MF, F, EF) e dimensione di alimentazione sono forniti sopra
• Progettato per materiali duri e abrasivi come granito, basalto e andesite
• Basso consumo di ricambi grazie a parti d'usura a lunga durata
• Manutenzione e riparazione semplici per ridurre i costi operativi
• Principali elementi strutturali: Corpo, Anello di regolazione e piastra di alimentazione, Nucleo e albero principale, Manicotto eccentric e ingranaggio del cono, Gruppo di trasmissione, Concavi e rivestimenti, Canale materiali frantumati, Meccanismo di regolazione, Impianto di lubrificazione
