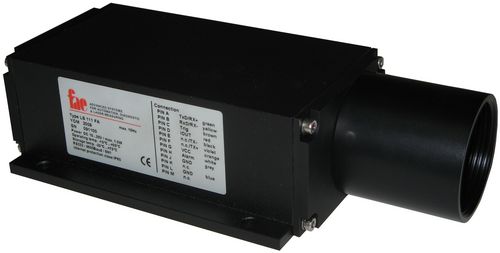

Sensore di distanza laser LS11xFA series

di misura mediante confronto di fase otticaanalogicodigitale

MISURATORE DI DISTANZA LASER CLASSE 2 CON USCITA ANALOGICA E SOGLIA DI ALLARME PROGRAMMABILI - RS232 - RS422 - Profibus DP LS111FA - LS112FA LS121FA - LS122FA · LASER 1 mW, classe 2, rosso visibile · Campo di misura fino a 100 m · Distanza minima 0,1 m · Risoluzione 0,1 mm · Ripetibilità ±0,5 mm · Frequenza di campionamento fino a 50Hz (LS121FA - LS122FA) · Custodia Alluminio IP65 · Input di trigger per comando esterno di misura · Interfaccia RS232 / RS422 · Interfaccia Profibus DP a richiesta · Uscita analogica 4 20mA programmabile · Uscita digitale 1x0,5A max. isteresi programmabile · Alimentazione 10 - 30 Vcc · Custodia di raffreddamento ad aria (opzione) · Custodia di raffreddamento ad acqua e aria (opzione) · Filtri selettivi antiriflesso La serie LS11 - 12 FA è stata progettata e realizzata per misure di distanza nel campo da 0,1m fino a 100m su target naturali e da 0,1 a 150 m su riflettore. La misura viene effettuata utilizzando la tecnica della differenza tra la fase di emissione e quella di ritorno. Linstallazione e il montaggio sono semplificati al massimo. Lalimentazione può andare da 10 a 30 Vcc, con assorbimento molto ridotto. Per il montaggio sono previsti 4 fori filettati M6. Il puntamento è immediato, grazie allo spot in luce rossa visibile. L interfaccia seriale RS422 consente di portare il segnale digitale a lunghe distanze. Il connettore posteriore ospita il collegamento dellalimentazione e dei segnali. Sono previste una uscita analogica 4-20mA ed una soglia di allarme programmabili sull intero campo di misura.
