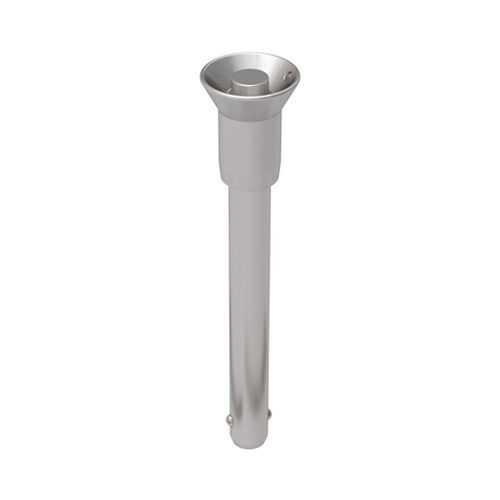

Spina a sgancio rapido con pulsante NCCH series

in acciaio inossidabileper applicazioni marine

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. Il materiale del gambo è acciaio inossidabile 17-4. Le impugnature sono progettate per impedire lo sgancio accidentale e sono lavorate in acciaio inox 303. Questi perni non vengono forniti con anelli spaccati in acciaio inox. I perni con altre lunghezze di impugnatura sono disponibili come ordini speciali. Diametro nominale: 3/16 in. Diametro albero - Max: 0,1885". Diametro albero - Min: 0.1870 in. Lunghezza impugnatura: 0,50 pollici. Larghezza alle sfere: 0.220 in. Lunghezza fino alla sommità delle sfere: 0.260 Altezza impugnatura: 0.97 pollici. Diametro della base dell'impugnatura: 0.47 pollici. Altezza base del manico: 0.57 pollici. Diametro pulsante: 0.23 pollici. Diametro maniglia - bordo: 0,81 pollici.
