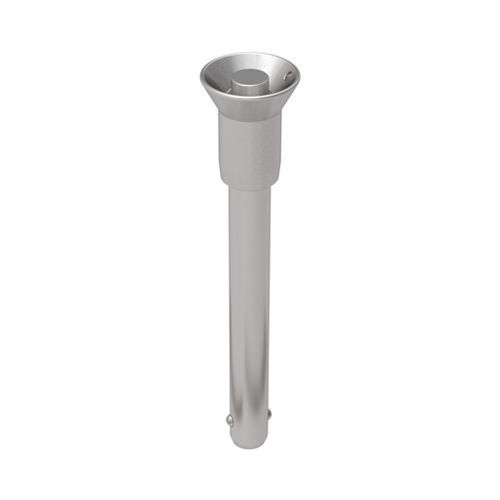

Spina a sgancio rapido con pulsante MNCCH series

in acciaio inossidabileper applicazioni marine

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. Il materiale del gambo è acciaio inossidabile 17-4. Le impugnature sono progettate per impedire lo sgancio accidentale e sono lavorate in acciaio inox 303. Questi perni non vengono forniti con anelli spaccati in acciaio inox. I perni con altre lunghezze di impugnatura sono disponibili come ordini speciali. Diametro nominale: 5 mm. Diametro albero - Max: 4,96 mm. Diametro albero - Min: 4.92 mm. Lunghezza impugnatura: 10 mm. Larghezza alle sfere: 5.54 mm. Lunghezza alla sommità delle sfere: 6 mm. Altezza impugnatura: 24,6 mm. Diametro della base dell'impugnatura: 11.9 mm. Altezza base dell'impugnatura: 16.3 mm. Diametro pulsante: 5.8 mm. Diametro maniglia - bordo: 20,6 mm.
