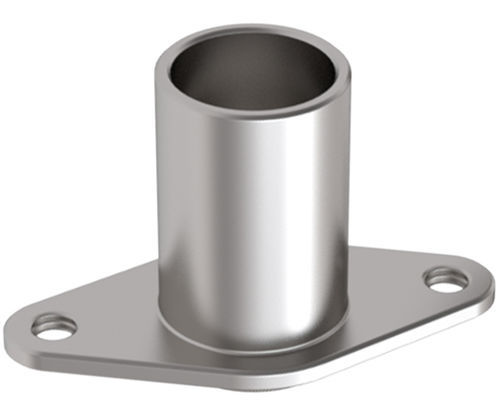

Cappuccio cilindrico MDIFR series

in acciaio inoxcon flangia

Le prese flangiate forniscono un foro di accoppiamento permanente e adeguato per i perni di bloccaggio a sfera a sgancio rapido. Sono progettate per l'uso su materiali e in applicazioni in cui il perno non ha nulla contro cui bloccarsi. Poiché il perno non sporge dal fondo dei ricettacoli, sono ideali per le applicazioni a foro cieco. I ricettacoli possono essere montati con viti, rivetti o bulloni. Sono realizzati in acciaio inox serie 300. La riduzione della lunghezza di presa è la quantità di perno che si trova all'interno del ricettacolo e riduce la lunghezza utilizzabile del perno di questa quantità. I perni di bloccaggio a sfera a sgancio rapido vengono inseriti dall'estremità flangiata. Diametro del perno: 5 mm. Stile flangia: Diamante mm. Altezza complessiva: 16,51 mm. Diametro corpo: 9,53 mm. Altezza base: 1.52 mm. Lunghezza tra i centri dei fori di montaggio: 25 mm. Larghezza complessiva: 15,88 mm. Filettatura interna - Rubinetto: M4 Lunghezza totale: 31,75 mm. Lunghezza riduzione impugnatura: 10 mm.
