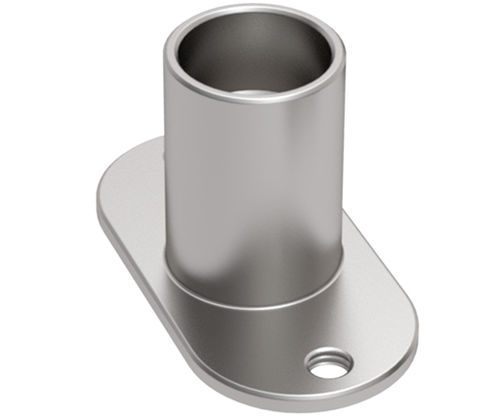

Cappuccio filettato OBFR series

cilindricoin acciaio inoxdi spallamento

Le prese flangiate forniscono un foro di accoppiamento permanente e adeguato per i perni di bloccaggio a sfera a sgancio rapido. Sono progettate per l'uso su materiali e in applicazioni in cui il perno non ha nulla contro cui bloccarsi. Poiché il perno non sporge dal fondo dei ricettacoli, sono ideali per le applicazioni a foro cieco. I ricettacoli possono essere montati con viti, rivetti o bulloni. Sono realizzati in acciaio inox serie 300. La riduzione della lunghezza di presa è la quantità di perno che si trova all'interno del ricettacolo e riduce la lunghezza utilizzabile del perno di questa quantità. I perni di bloccaggio a sfera a sgancio rapido vengono inseriti dall'estremità flangiata. Stile flangia: Oblungo Altezza complessiva: 0,650 pollici. Diametro Corpo: 0,375 pollici. Altezza flangia: 0.060 pollici. Lunghezza tra i centri dei fori di montaggio: 1.000 in. Larghezza complessiva: 0,625 pollici. Filettatura interna - Rubinetto: 6-32 in. Lunghezza complessiva: 1,250 pollici. Lunghezza riduzione impugnatura: 0.375 in.
