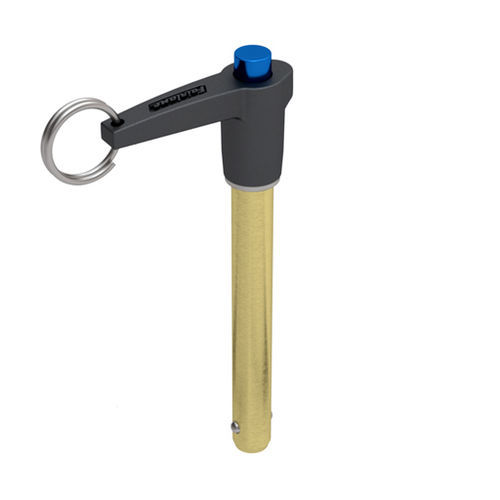

Spina a sgancio rapido con pulsante MLAAS series

con impugnatura ad Lcon anello di sollevamento

Questi perni a bloccaggio rapido hanno un'ampia gamma di utilizzi nelle applicazioni di fissaggio, localizzazione e allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. I gambi sono realizzati in acciaio 4130 con zincatura. Le impugnature dei perni elencati di seguito sono realizzate in fusione di alluminio 380 con finitura nera E Coat o anodizzata. I perni sono forniti con un anello spaccato in acciaio inox per il fissaggio di un gruppo di cavi. Per requisiti applicativi specifici, sono disponibili modifiche personalizzate per questa linea di prodotti. Conformi alla direttiva RoHS. Diametro nominale: 5 mm. Diametro albero - Max: 4,96 mm. Diametro albero - Min: 4.92 mm. Lunghezza impugnatura: 10 mm. Larghezza alle sfere: 5.54 mm. Lunghezza alla sommità delle sfere: 6 mm. Altezza impugnatura: 30.7 mm. Diametro della base dell'impugnatura: 11.9 mm. Altezza base dell'impugnatura: 19.3 mm. Diametro pulsante: 5.8 mm. Diametro maniglia - bordo: 46,7 mm.
