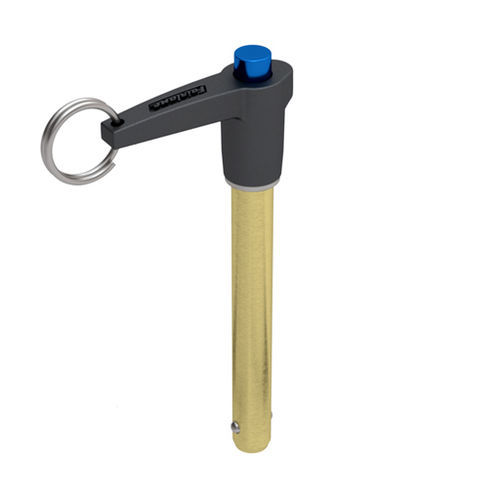

Spina a sgancio rapido con pulsante LAAS series

con impugnatura ad Lcon anello di sollevamento

Questi perni a bloccaggio rapido hanno un'ampia gamma di applicazioni per il fissaggio, la localizzazione e l'allineamento. I perni non si sganciano finché non viene premuto il pulsante sull'impugnatura. Una volta premuto il pulsante, le sfere si ritraggono nel gambo consentendo l'inserimento o la rimozione del perno all'interno o all'esterno di un foro. I gambi sono realizzati in acciaio 4130. Le impugnature sono realizzate in alluminio pressofuso 380 e anodizzate in nero. I perni sono forniti con un anello divisorio in acciaio inossidabile per il fissaggio di un gruppo di cavi. I perni con altre lunghezze di impugnatura sono disponibili come ordini speciali. Diametro nominale: 3/16 in. Diametro albero - Max: 0,1885 pollici. Diametro albero - Min: 0.1870 in. Lunghezza impugnatura: 0,50 pollici. Larghezza alle sfere: 0.220 in. Lunghezza fino alla sommità delle sfere: 0.260 pollici. Altezza testa: 1,23 pollici. Diametro della base dell'impugnatura: 0.47 pollici. Altezza base del manico: 0.77 pollici. Diametro pulsante: 0.23 pollici. Lunghezza maniglia: 1.73 pollici.
