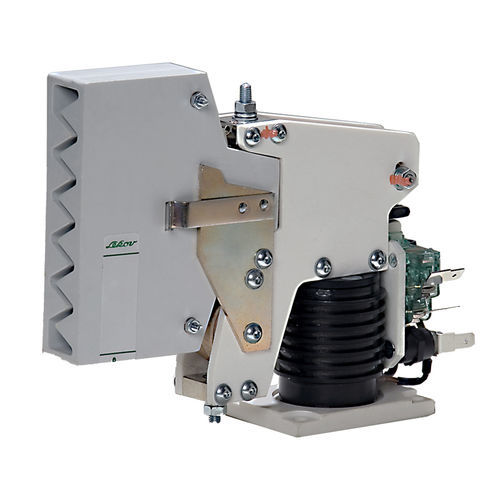

Contattore di precarica

di sicurezzadi potenzaa comando elettropneumatico

Panoramica
I contattori CC sono progettati per commutare circuiti di trazione in corrente continua sotto carico in applicazioni ferroviarie e filobus. Il design modulare consente di creare gamme unificate con parametri variabili. Il comando è disponibile mediante azionamento pneumatico con elettrovalvola o tramite elettromagnete. Costruzione a contatto d'aria con soffio d'arco elettromagnetico e protezione da tensioni di picco tramite varistore o diodo. Conformi a EN 60077-1, EN 60077-2 e EN 61373.

Vantaggi

• Adatti per EMU, locomotive diesel e filobus
• Installazione flessibile: locale macchine o container
• Montaggio verticale o orizzontale
• Configurazioni a uno o due poli
• Contatti ausiliari opzionali per segnalazione ON/OFF
• Design modulare collaudato che facilita la manutenzione
• Varianti di contattori:
  • Contattori di carica: per la carica controllata dei condensatori inter-circuito
  • Contattori di linea: per collegare i circuiti principali dopo la carica dei condensatori
  • Contattori di riscaldamento: per commutare i circuiti di riscaldamento
  • Disconnessione galvanica sicura: opzione specifica per applicazioni filobus

Parametri principali
Tensione di controllo: 24 V CC / 72 V CC / 110 V CC
Intervallo di temperatura di esercizio: -30°C a +60°C
Numero di poli: 1 o 2 poli
Tipi di comando: elettromagnetico o pneumatico
Contattori per 750–1.000 V CC: correnti nominali 40 A; 400 A; 2×400 A; 750 A; 800 A; 2×800 A
Contattori per 1.500 V CC: corrente nominale 400 A
Contattori per 3.000 V CC: corrente nominale 40 A

Specifiche tecniche

• Uso previsto: commutazione di circuiti di trazione CC sotto carico
• Design modulare per gamme configurabili e disponibilità ricambi
• Opzioni di azionamento: attuatore pneumatico con elettrovalvola o elettromagnete
• Estinzione dell'arco: contattori ad aria con soffiaggio elettromagnetico
• Mitigazione delle sovratensioni: varistore o diodo a seconda dell'opzione
• Norme: EN 60077-1, EN 60077-2, EN 61373
• Opzioni di tensione di controllo: 24 V, 72 V, 110 V CC
• Temperatura di esercizio: -30°C a +60°C
• Configurazioni dei poli: 1 o 2
• Correnti nominali e classi di tensione: vedi Parametri principali sopra
• Installazione: idoneo per locale macchine o container; montaggio verticale o orizzontale

Applicazioni e ordinazione

• Applicazioni principali: EMU, locomotive, filobus e altri sistemi di trazione CC
• Selezionare il tipo di contattore (carica / linea / riscaldamento / disconnessione galvanica) in base alla funzione del circuito
• Specificare tensione di controllo, configurazione poli e corrente nominale al momento dell'ordine
• Contattare il produttore o un distributore autorizzato per integrazione, disegni e opzioni personalizzate
