Sequenziatore

Panoramica

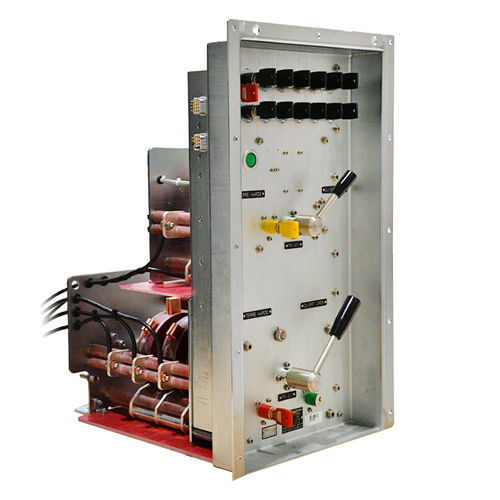

La sequenza di sicurezza è un sistema coordinato di blocco e interblocco progettato per proteggere il personale di manutenzione sui veicoli di trazione (linea principale, metro, EMU). Può essere fornita come componenti singoli o come procedura integrata che combina valvole pneumatiche, interruttori di messa a terra e serrature codificate. I sistemi con codici di chiave distinti consentono procedure uniche e tracciabili per convoglio/unità. Sono disponibili contatti ausiliari per l'indicazione della posizione dei blocchi.

Composizione
La sequenza di sicurezza comprende tipicamente una valvola pneumatica, un interruttore di messa a terra e un sistema di bloccaggio. Progettiamo la procedura completa per soddisfare i vincoli operativi e offrire la soluzione più economica a ciascun cliente. Conformità: EN 60077-1, EN 60077-2.

Vantaggi per voi

• Ampia esperienza di fornitura di prodotti di sicurezza per il settore ferroviario
• Elevata variabilità per adattare la sequenza alla vostra flotta e procedure
• Sequenze di sicurezza personalizzate e codifica delle chiavi per veicolo/unità
• Ampia gamma di tipologie di serrature e opzioni di montaggio
• Codici chiave unici per prevenire operazioni non autorizzate
• Serrature porte disponibili per uso interno ed esterno
• Serrature esterne testate 1.000 h in nebbia salina per resistenza climatica
• Opzioni:
  • Procedura di sicurezza completa con continuità chiara delle chiavi
  • Spia di indicazione posizione serratura
  • Scatto elettromagnetico

Valvola pneumatica — Punti chiave

• Adatta per applicazioni mainline, metro e EMU
• Azionamento tramite leva o chiave
• Rilevamento posizione tramite finecorsa o indicatore visivo
• Supporta una o più chiavi
• Disponibile come valvola a globo o lineare

Valvola pneumatica — Parametri
Intervallo di temperatura: -50°C ÷ 70°C
Intervallo di pressione: 850 ÷ 1.000 kPa
Qualità dell'aria compressa: ISO 8573-1:2010 classe 4.2.4
Tensione di comando (finecorsa): (24, 64, 72) 110 V DC (o su richiesta)
Protezione ingressi: IP00 (varianti dipendenti)

Moltiplicatori di chiavi — Punti chiave

• Progettati per uso in mainline, metro e EMU
• Azionamento tramite leva o chiave
• Accettano diversi tipi di chiave in un unico moltiplicatore
• Anelli portachiavi e dimensioni personalizzate disponibili su richiesta

Moltiplicatori di chiavi — Parametri
Intervallo di temperatura: -50°C ÷ 70°C
Tensione di comando (finecorsa): (24, 64, 72) 110 V DC (o su richiesta)
Protezione ingressi: IP00 (varianti dipendenti)
Chiavi supportate: KABA, RONIS, VIRO, FICHET, IKON, PATRA & CHANDA (o su richiesta)

Interruttore di messa a terra — Punti chiave
La chiave in uscita dalla valvola pneumatiche diventa la chiave di ingresso per l'interruttore di messa a terra. Ciò consente all'operatore di collegare a terra i circuiti di trazione; l'operazione libera una nuova chiave in uscita per il passo successivo.

Serrature porte — Punti chiave

• Progettate per applicazioni mainline, metro e EMU
• Varie tipologie e codici chiave disponibili
• Varianti per installazione esterna o interna
• Opzioni con o senza perno di sicurezza
• Codici chiave differenti assegnabili per unità di treno
• Coperchio protettivo fissato alla serratura della porta

Serrature porte — Parametri
Intervallo di temperatura: -50°C ÷ 70°C
Protezione ingressi: fino a IP65 (varianti serratura porta)
Chiavi supportate: KABA, RONIS, VIRO, IKON, PATRA & CHANDA (o su richiesta)
Resistenza climatica: 1.000 h nebbia salina (serrature esterne)
Nota materiale: opzione corpo in alluminio per riduzione del peso

Diagramma della sequenza di sicurezza e punti critici
Il diagramma e i punti annotati descrivono il flusso della sequenza: Master Controller (postazione conducente bloccata) → Valvola pneumatica (pantografo abbassato, valvola sbloccata, circuiti pneumatici aperti, chiave di uscita rilasciata) → Interruttore di messa a terra (chiave utilizzata per mettere a terra i circuiti di trazione, nuova chiave di uscita rilasciata) → Moltiplicatore di chiavi (chiavi delle serrature porte rilasciate) → Serrature porte (cassetta di trazione aperta per manutenzione).

Specifiche tecniche

• Norme: EN 60077-1, EN 60077-2
• Intervallo di temperatura di esercizio (complessivo): -50°C ÷ 70°C
• Intervallo di pressione valvola pneumatica: 850 ÷ 1.000 kPa
• Qualità aria compressa: ISO 8573-1:2010 classe 4.2.4
• Tensione di comando (finecorsa): (24, 64, 72) 110 V DC (o su richiesta)
• Chiavi supportate: KABA, RONIS, VIRO, FICHET, IKON, PATRA & CHANDA (o su richiesta)
• Resistenza climatica serratura porta: 1.000 h nebbia salina (serrature esterne)
• Protezione ingressi: fino a IP65 per serrature porta; IP00 per alcuni componenti della valvola (varianti dipendenti)
• Opzioni materiali: corpo in alluminio per serrature leggere
