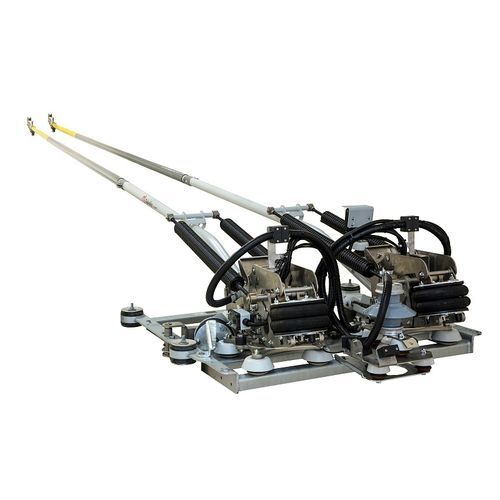

Collettore a ganci

per veicolo elettrico

Panoramica
I collettori di corrente per filobus / e-bus assicurano il contatto con la rete aerea per l'alimentazione di trazione o la ricarica in marcia delle batterie. Progettati per il trasporto urbano elettrico, sono compatibili con diversi sistemi di catenaria e tipologie di veicolo.

Costruzione
Il sistema comprende una coppia di collettori, ganci di arresto e verricelli. I ganci di arresto, montati nella parte posteriore del tetto, bloccano il collettore in posizione abbassata. I verricelli, installati sulla parete posteriore, consentono l'abbassamento e il fissaggio manuale dell'asta.

Semiautomatico
La versione semiautomatica integra un'unità di controllo elettro-pneumatica con soffietti pneumatici per abbassamento e centraggio, consentendo l'uso su veicoli dotati di alimentazione ausiliaria (batterie o diesel) per la marcia senza catenaria.

Manuale
Versione economica con abbassamento manuale tramite funi. Questa variante esclude l'unità di controllo elettro-pneumatica ed è adatta ad applicazioni di base o retrofit.

Vantaggi per voi

• Supporta la mobilità urbana sostenibile e la ricarica in movimento
• Decenni di esperienza nella progettazione di pantografi/collettori
• Opzioni modulari per diverse architetture di veicolo
• Bassi costi di manutenzione e ciclo di vita
• Aste composite ad alta resistenza per lunga durata
• Oltre 2.000 unità fornite nel mondo
• Configurazione 'plug-in' per consegne e installazioni rapide
• Azionamento pneumatico o elettrico disponibile su richiesta
• Compatibile con tutti i tipi comuni di filobus
• Software di controllo con interfaccia Ethernet e diagnostica
• Opzioni:
  • Freni
  • Parapetto di protezione dell'asta
  • Illuminazione LED, telecamera
  • Diverse teste di collettore e inserti in carbonio
  • Diverse lunghezze di asta

Parametri principali
Corrente nominale: 400 A (o su richiesta)
Tensione nominale: 750 V
Distanza catenaria: 600, 700 mm
Forma dell'asta: Dritta / inclinata
Intervallo di temperatura: -40°C ÷ +50°C
Angolo massimo di rotazione del collettore: ±55°
Altezza in posizione abbassata: 550 mm
Altezza minima operativa: 850 mm
Altezza massima operativa: 4.000 mm
Pressione di lavoro: 100 N ±10 N
Velocità massima avanti: 75 km/h
Velocità massima retromarcia: 5 km/h
Parafulmine: Tensione di esercizio 1 kV; Tensione nominale 1,2 kV; Corrente di scarica nominale 10 kA; Impulso (4/10) 100 kA
Sezione cavo di collegamento: 70 mm² (o su richiesta)
Peso: 260–280 kg (semiautomatico); 190 kg (manuale)

Specifiche tecniche

• Corrente nominale: 400 A (o su richiesta)
• Tensione nominale: 750 V
• Distanza catenaria: 600 mm, 700 mm
• Forma dell'asta: Dritta o inclinata
• Intervallo di temperatura operativa: -40°C a +50°C
• Angolo di rotazione del collettore: ±55°
• Altezza (abbassata): 550 mm
• Altezza minima operativa: 850 mm
• Altezza massima operativa: 4.000 mm
• Pressione di lavoro: 100 N ±10 N
• Velocità max avanti: 75 km/h
• Velocità max retromarcia: 5 km/h
• Parafulmine: Tensione op. 1 kV; Tensione nominale 1.2 kV; Corrente di scarica 10 kA; Impulso (4/10) 100 kA
• Sezione cavo di collegamento: 70 mm² (o su richiesta)
• Peso: 260–280 kg (semiautomatico), 190 kg (manuale)
