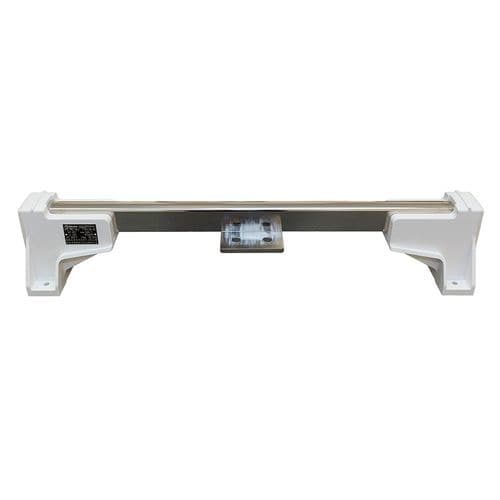

Rotaia conduttrice in rame

a corrente continuaad alta potenzaalta corrente

Descrizione del prodotto
Le guide di carica sul tetto sono fissate sulla copertura del veicolo e costituiscono la parte a bordo del sistema di ricarica, collegandosi a un pantografo invertito montato sull'infrastruttura. Forniscono il collegamento elettrico e meccanico per la ricarica DC ad alta potenza degli e-bus.

Applicazioni

• Ricarica occasionale e in deposito per autobus elettrici urbani
• Punti di ricarica aerea su percorsi dedicati
• Integrazione con infrastrutture a pantografo invertito

Vantaggi principali

• Supporta la ricarica DC ad alta potenza per la mobilità urbana
• Bassi costi di manutenzione
• Corrente di carica continua massima: 1.500 A
• Riscaldamento integrato nel profilo in rame per prevenire il gelo
• Contatti universali: HV+, HV-, PE e CP

Parametri principali
Tensione nominale: 750 V CC (1.500 V CC)
Corrente permanente massima: 1.500 A
Grado di inquinamento: PD4
Grado di sovratensione: OV3
Peso: 6 kg / una guida di tetto
Riscaldamento: 24 V / 100 W
Lunghezza / larghezza / altezza: 790 / 114 / 120 mm

Specifiche tecniche

• Tensione nominale: 750 V CC (1.500 V CC)
• Corrente permanente massima: 1.500 A
• Grado di inquinamento: PD4
• Grado di sovratensione: OV3
• Peso: 6 kg (per guida di tetto)
• Riscaldamento: 24 V / 100 W (integrato nel profilo in rame)
• Dimensioni (L × W × H): 790 × 114 × 120 mm
• Contatti universali: HV+, HV-, PE e CP
