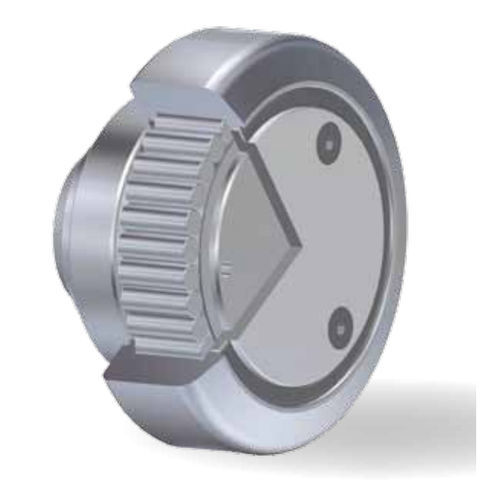

Il disegno mostra i dettagli del cuscinetto combinato regolabile FARO con perno eccentrico.
Le caratteristiche più importanti sono:
1. Perno eccentrico con zigrinatura rettilinea alle estremità, per impedirne la rotazione
2. I valori dell'eccentrico vanno da 0,75 mm a 2,5 mm in base alle dimensioni del cuscinetto. La tabella mostra i valori
valori minimi e massimi della dimensione "h" (larghezza del cuscinetto): 10 passi intermedi sono inclusi in questa gamma
3. Il sistema di tenuta per entrambi i cuscinetti è costituito da guarnizioni in gomma che assicurano una lubrificazione di "lunga durata".
La regolazione dei cuscinetti si ottiene con le seguenti semplici operazioni:
- Smontaggio della rondella anteriore (non è necessario smontare le guarnizioni o estrarre il bullone dal rullo)
- Estrazione, rotazione e inserimento del perno eccentrico e del rullo di guida laterale
- Montaggio sulla rondella anteriore.
Cuscinetti speciali con dimensioni diverse da quelle indicate possono essere forniti su richiesta
---
