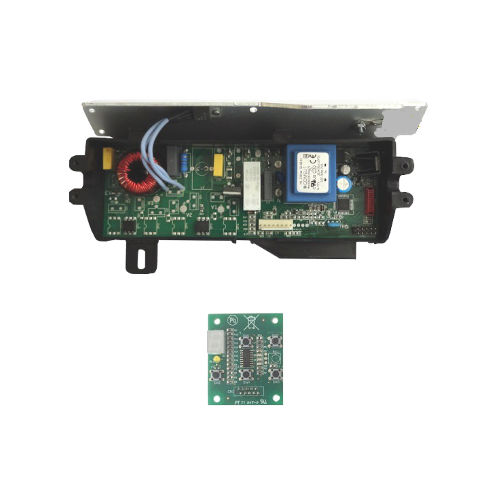

Regolatore di velocità da incasso FEGR017

monofaseper motore a induzionedigitale

Regolatore digitale di velocità per motori a induzione monofase Caratteristiche tecniche della scheda elettronica di potenza • Sistema elettronico di controllo a microprocessore. • Alimentazione da rete: 220-240 Vac — 50 Hz. • Corrente massima assorbita dal carico MOTORE: 4,5A. • (NOTA: si consiglia di dissipare adeguatamente il regolatore per potenze • assorbite vicine a quella massima). • Corrente massima assorbita dal carico LUCI: 2A. • Filtraggio hardware e software EMC. • Controllo del motore a parzializzazione di fase tramite Triac. • Controllo on/off delle luci tramite relè. • Collegamento carichi (motore e luci): connettore faston maschio da PCB 2,8x0,8. • Non sono presenti fusibili sull'ingresso della rete di alimentazione della scheda. • Ingressi/uscite opzionali (analogici/digitali) per sensori e/o comandi esterni su connettore dedicato a 8 e 4 poli. • Possibilità di personalizzare il firmware. Su richiesta è possibile fornire i cablaggi di lunghezza personalizzata per collegare la scheda ai carichi. Specifiche funzionali della tastiera interfaccia utente • Impostazione digitale dei comandi tramite tastiera a 5 tasti. • Tasto ON e tasto OFF per il motore. • Tasto ON/OFF per le luci. • Tasto incremento velocità del motore V+. • Tasto decremento velocità del motore V-. • Display a 7 segmenti per visualizzare la velocità stata: quando il motore è acceso il display indica valori numerici compresi fra 1 e 8, che rappresenta-no la velocità impostata per il motore di aspirazione. • 8 velocità del motore impostabili: le velocità da 1 a 7 sono parzializzate, la 8 è la massima non parzializzata.
