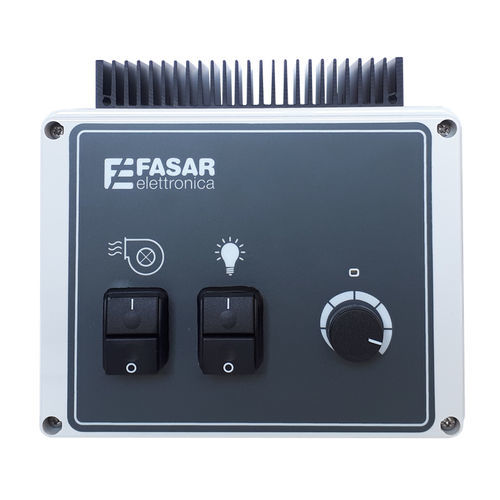

Controllore di velocità per ventilatori FE1024

monofasead induzioneanalogico

Caratteristiche funzionali Dopo aver collegato l'inverter ai carichi ed alla rete elettrica secondo le indicazioni riportate nello scherna delle connessioni, attivare motore e luci tramite gli interruttori dedicati e verificarne il corretto funzionamento. Agire sulla manopola nel pannello frontale per regolare in modo continuo la velocità di rotazione del motore: ruotando la manopola in senso orario la viene aumentata sino al raggiungimento del suo valore massimo in corrispondenza del fine-corsa; ruotando la manopola in senso antiorario la velocità viene diminuita sino ad ottenere l'arresto del motore alcuni gradi prima di raggiungere il finecorsa della manopola rotativa. Dopo alcuni secondi dall'accensione del motore, viene attivata l'elettrovalvola del gas. L' ON/OFF dell'elettrovalvola è segnalato tramite l'accensione/spegnimento del led dedicato. Spegnendo il motore, l'elettrovalvola viene immediatamente disattivata. E' possibile impostare il valore della velocità minima e della velocità massima del motore attraverso 2 trimmer. Per impostare la velocità del motore, con motore acceso, ruotare la manopola in senso antiorario fino all'arresto del motore e agire sul trimmer MIN fino al raggiungimento della velocità minirna desiderata. Ruotare successivamente la manopola in senso orario fino al raggiungimento del fine-corsa ed agire sul trimmer MAX fino al raggiungimento della massima desiderata. Effettuate tali regolazioni, l'inverter è pronto per l'uso. Per ridurre le sollecitazioni sul motore vengono eseguite rampe di accelerazione e decelerazione sia nelle fasi di accensione e spegnimento, sia nei transitori di cambi-velocità.
