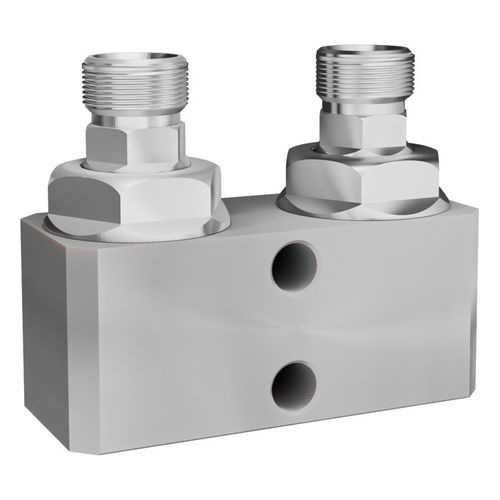

Manifold a 2 vie SM2A series

in ghisaidraulicocon valvola cartuccia

Descrizione del prodotto
I collettori doppi alloggiano due cartucce rotanti della stessa misura e possono essere saldati o bullonati tra loro. Il design modulare consente la rapida realizzazione di configurazioni personalizzate, fissate da una staffa metallica. I collettori girevoli Taimi sono destinati a circuiti idraulici pesanti e a macchine mobili industriali che richiedono connessioni girevoli compatte e manutenibili.

Applicazioni

• Teste di mietitrebbia/abbinatori
• Bracci di forwarder
• Motori a ruota di alimentazione
• Caricatori di tronchi per camion
• Perforatrici per tetti in ambito minerario
• Trapani diamantati
• Altre applicazioni idrauliche gravose

Articoli disponibili / varianti (dati chiave)

• SM2A-J06-501 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 92,2 mm | L2 38,1 mm | H1 38,1 mm | H2 68,8 mm | Kit guarnizioni: SZ-06-001SK-A | Guarnizioni: FKM
• SM2A-J06-503 | 10 mm | 9/16"-18 UNF MALE JIC | 9/16"-18 UNF MALE JIC | L1 88,9 mm | L2 38,1 mm | H1 38,1 mm | H2 68,8 mm | Kit guarnizioni: SZ-06-001SK-A | Guarnizioni: FKM
• SM2A-J08-501 | 12,5 mm | 3/4"-16 UNF MALE JIC | 3/4"-16 UNF MALE JIC | L1 95,3 mm | L2 41,3 mm | H1 41,3 mm | H2 79,4 mm | Kit guarnizioni: SZ-08-001SK-A | Guarnizioni: FKM
• SM2A-P08-501 | 12,5 mm | 60° 1/2 BSPP MALE 60° CONE | 60° 1/2 BSPP MALE 60° CONE | L1 95,3 mm | L2 41,3 mm | H1 41,3 mm | H2 76,5 mm | Kit guarnizioni: SZ-08-001SK-A | Guarnizioni: FKM
• SM2A-J10-501 | 16 mm | 7/8"-14 UNF MALE JIC | 7/8"-14 UNF MALE JIC | L1 114,3 mm | L2 47,8 mm | H1 47,8 mm | H2 89,4 mm | Kit guarnizioni: SZ-10-001SK-A | Guarnizioni: FKM
• SM2A-J12-501 | 19 mm | 1-1/16"-12 UN MALE JIC | 1-1/16"-12 UN MALE JIC | L1 120,7 mm | L2 50,8 mm | H1 50,8 mm | H2 100,1 mm | Kit guarnizioni: SZ-12-001SK-A | Guarnizioni: FKM
• SM2A-P12-501 | 19 mm | G 3/4" 60° CONE MALE THREAD | G 3/4" 60° CONE MALE THREAD | L1 120,7 mm | L2 50,8 mm | H1 50,8 mm | H2 96,5 mm | Kit guarnizioni: SZ-12-001SK-A | Guarnizioni: FKM
• SM2A-J1612-501 | 25 mm | 1-5/16"-12 UN MALE JIC (T1) / 1-1/16"-12 UN MALE JIC (T2) | 1-1/16"-12 UN MALE JIC | L1 120,7 mm | L2 57,2 mm | H1 57,2 mm | H2 115,9 mm | Kit guarnizioni: SZ-16-001SK-A e SZ-12-001SK-A | Guarnizioni: FKM
• SM2A-J16-501 | 25 mm | 1-5/16"-12 UN MALE JIC | 1-5/16"-12 UN MALE JIC | L1 127,0 mm | L2 57,2 mm | H1 57,2 mm | H2 116,1 mm | Kit guarnizioni: SZ-16-001SK-A | Guarnizioni: FKM
• SM2A-P16-501 | 25 mm | G 1" 60° CONE MALE THREAD | G 1" 60° CONE MALE THREAD | L1 127,0 mm | L2 57,2 mm | H1 57,2 mm | H2 113,5 mm | Kit guarnizioni: SZ-16-001SK-A | Guarnizioni: FKM
• SM2A-J20-501 | 31,5 mm | 1-5/8"-12 UN MALE JIC | 1-5/8"-12 UN MALE JIC | L1 155,4 mm | L2 69,9 mm | H1 69,9 mm | H2 134,6 mm | Kit guarnizioni: SZ-20-001SK-A | Guarnizioni: FKM
• SM2A-P20-501 | 31,5 mm | G 1 1/4" 60° CONE MALE THREAD | G 1 1/4" 60° CONE MALE THREAD | L1 150,4 mm | L2 70,0 mm | H1 70,0 mm | H2 127,2 mm | Kit guarnizioni: SZ-20-001SK-A | Guarnizioni: FKM

Note sulle varianti

• I filetti seguono le designazioni JIC / BSPP / ISO 8434-2 / ISO 8434-6 come indicato.
• Materiale delle guarnizioni per le varianti elencate: FKM.

Specifiche tecniche

• Materiale: ghisa e acciaio
• Guarnizioni: FKM
• Trattamento superficiale: CrIII
• Pressione di esercizio / di rottura per dimensione dash (fare riferimento alle specifiche del produttore): Dash 06 → 10 mm; Dash 08 → 12,5 mm; Dash 10 → 16 mm; Dash 12 → 19 mm; Dash 16 → 25 mm; Dash 20 → 31,5 mm
• Fori di fissaggio per l'installazione: spaziati orizzontalmente (previsione di montaggio sul collettore)
• Uso tipico: circuiti idraulici di macchine pesanti (vedi Applicazioni)
• Avvertenza: il prodotto può contenere materiali (es. piombo o nichel) soggetti a avvertenze normative in alcune giurisdizioni.
