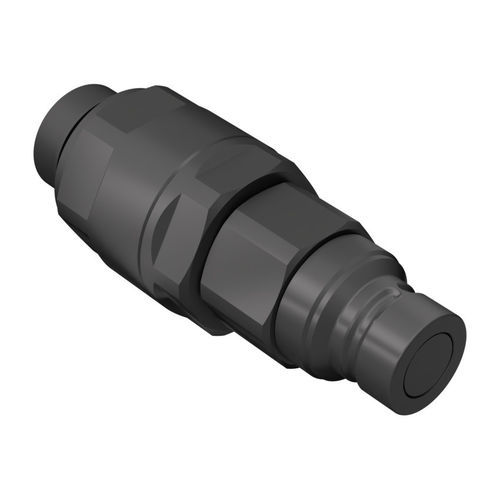

Sistema di attacco rapido per trattore

per esboscatriciper portanteper escavatori

Panoramica del prodotto
La serie SW-FF integra uno swivel Taimi in un accoppiamento maschio a faccia piana, consentendo al giunto di ruotare sotto pressione senza danni. Permette collegamenti/scollegamenti rapidi di circuiti idraulici riducendo l'usura delle tubazioni, i guasti e i tempi di fermo rispetto agli accoppiamenti fissi.

Caratteristiche principali

• Integrazione dello swivel Taimi in un accoppiamento maschio a faccia piana (concetto compatibile FFH / 3FFH).
• Tipologie disponibili: SC e SD; entrambe compatibili con ISO 16028.
• Tipo SD progettato per facilitare la connessione sotto pressione residua (maggior capacità rispetto a SC).
• Previene danni al giunto durante la rotazione sotto pressione.
• Diametri disponibili: 12,5 mm (1/2") e 19 mm (3/4").

Applicazioni

• Agricoltura
• Macchine per movimento terra
• Impianti idraulici industriali
• Sektor forestale

Articoli / varianti
Part number: SW-FF-08-SC-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 41 mm
D1: 45 mm
L1: 118.7 mm
D3: 24.5 mm
Flow Rate: 110 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-08-SD-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 41 mm
D1: 45 mm
L1: 159.4 mm
D3: 24.5 mm
Flow Rate: 110 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-12-SC-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 48 mm
D1: 50 mm
L1: 135 mm
D3: 29.95 mm
Flow Rate: 120 l/min at 0.2 MPa
Seals: NBR & PUR

Part number: SW-FF-12-SD-1/34S M
Thread 1 (T1): 1-1/16"-12 UN MALE - ISO 11926-3
Hex1: 48 mm
D1: 50 mm
L1: 162 mm
D3: 29.95 mm
Flow Rate: 120 l/min at 0.2 MPa
Seals: NBR & PUR

Note

• "SC" e "SD" indicano diverse capacità di collegamento; "SD" facilita la connessione con pressione residua.
• Riferimento filettatura: ISO 11926-3 per la filettatura 1 (T1).

Specifiche tecniche

• Materiale: Acciaio
• Guarnizioni: NBR & PUR
• Temperatura di esercizio: -25 °C a 100 °C
• Trattamento superficiale: MATE 1000 (ZnNi)
• Norme / compatibilità: compatibile con ISO 16028 (accoppiamenti a faccia piana); filettatura T1 secondo ISO 11926-3
• Taglie disponibili / diametri corpo: 12,5 mm (1/2"), 19 mm (3/4")
• Portate: 110 l/min (varianti 12,5 mm) e 120 l/min (varianti 19 mm) a 0,2 MPa
• Filettatura tipica (T1): 1-1/16"-12 UN MALE
• Progettato per ruotare sotto pressione senza danneggiare il giunto
• Avvertenza: il prodotto può esporre a sostanze chimiche come piombo o nichel note per causare cancro, difetti alla nascita o altri danni riproduttivi.
