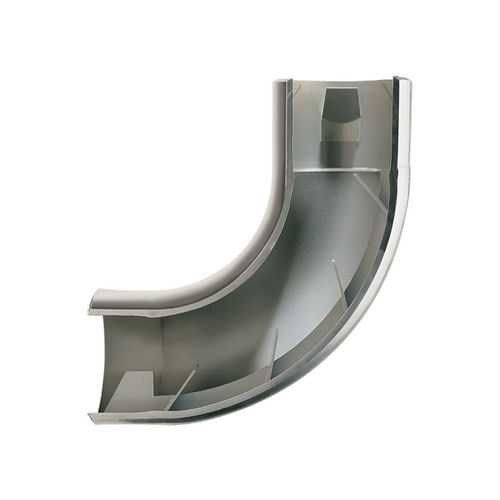

Condizionatore di portata per misurazione di portata VORTAB® VEL 90°

Il condizionatore di flusso VORTAB VEL a 90° fornisce una soluzione a bassa perdita di pressione per le irregolarità del profilo di flusso causate dai gomiti e da altre interruzioni che si verificano comunemente a monte del gomito nelle tubazioni e nei condotti. Sono necessari solo 3 diametri di tubo rettilineo tra il Vorel e il misuratore di portata. La configurazione VEL offre una sostituzione completa e semplice del gomito per i sistemi di tubazioni nuovi ed esistenti. Applicazioni Aumenta l'efficienza e la durata della pompa Tubazioni con tratti rettilinei inadeguati o disturbi a monte Stratificazione di temperatura e pressione Condizionamento del processo per soffianti, compressori, bruciatori e altre apparecchiature di processo critiche Riduce il rumore delle pompe e i costi di manutenzione Condizionamento del flusso per banchi di taratura e di prova Processi che richiedono profili di flusso di velocità ripetibili, simmetrici e privi di vortici Specifiche tecniche Fluidi di processo: Gas, liquidi e fanghi Materiali di costruzione: acciaio inox 316L Acciaio al carbonio Hastelloy C Altri materiali di costruzione disponibili Dimensioni del tubo: 2 pollici [51 mm] 3 pollici [76 mm] 4 pollici [102 mm] 6 pollici [152 mm] 8 pollici [203 mm] 10 pollici [254 mm] 12 pollici [305 mm] Altre dimensioni di tubo disponibili Schema del tubo: Schedule 40 Schedule 80 Altre dimensioni di tubo disponibili Connessione del tubo: Preparazione alla saldatura Flangiato, fino a 600 lb NPT maschio, fino a 4 pollici di dimensione del tubo
