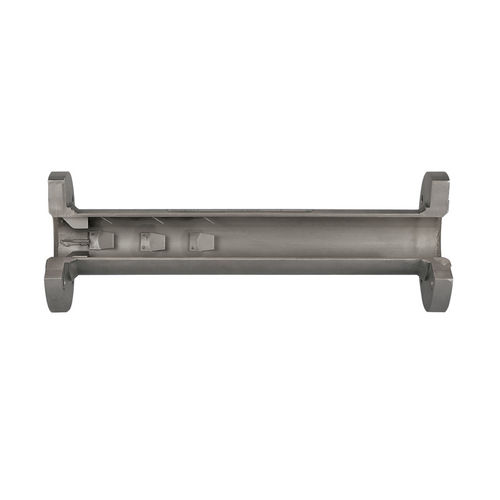

Condizionatore di portata per misurazione di portata VORTAB® VMR

Il condizionatore di flusso VORTAB® VMR Meter Run fornisce una soluzione a bassa perdita di pressione per le irregolarità del profilo di flusso causate da gomiti, valvole, soffianti, compressori e altre interruzioni che si verificano comunemente nelle tubazioni e nei condotti. La configurazione VSR Meter Run è disponibile per le applicazioni che richiedono lunghezze inferiori a quelle del VMR. Applicazioni Tubazioni con tratti rettilinei inadeguati Stratificazione di temperatura e pressione Condizionamento del processo per valvole di controllo, soffianti, compressori, bruciatori e altre apparecchiature di processo critiche Condizionamento del flusso per banchi di taratura e di prova Processi che richiedono profili di flusso di velocità ripetibili, simmetrici e privi di vortici Specifiche tecniche Fluidi di processo: Gas, liquidi e fanghi Materiali di costruzione: acciaio inox 316L Acciaio al carbonio Hastelloy C Altri materiali di costruzione disponibili Dimensioni del tubo: 2 pollici [51 mm] 3 pollici [76 mm] 4 pollici [102 mm] 6 pollici [152 mm] 8 pollici [203 mm] 10 pollici [254 mm] 12 pollici [305 mm] Altre dimensioni di tubo disponibili Schema del tubo: Schedule 40 Schedule 80 Altre dimensioni di tubo disponibili Connessione del tubo: Preparazione alla saldatura Flangiato, fino a 600 lb NPT maschio, fino a 4 pollici di dimensione del tubo Lunghezza del condizionatore di flusso: Per 2 pollici: 8 diametri di tubo Per 3 pollici e oltre: 7 diametri di tubo Connessione al processo del flussometro: 0.75 pollici, 1 pollice o 1,25 pollici NPT femmina 1.25 pollici maschio NPT Flangia ANSI 150 lb., 300 lb. o 600 lb. a superficie rialzata
