Connettore SATA

SCSISMTPCB

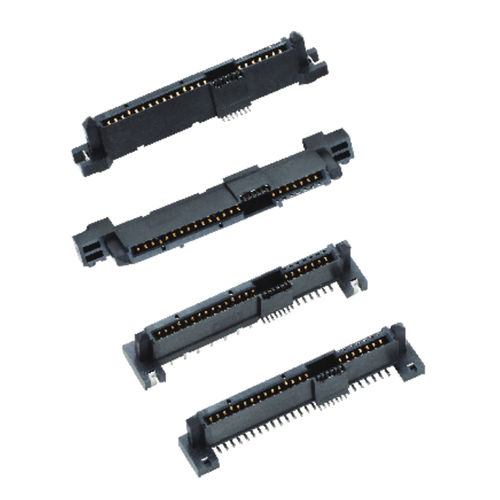

La presa SAS a 29 posizioni e i connettori a spina consentono l'implementazione dell'interfaccia Serial Attached SCSI (SAS) ad alta velocità, che sta sostituendo la connessione dell'unità SCSI nelle applicazioni di storage aziendale nei server e nei sistemi di storage. Questa gamma è conforme ai modelli SFF8482, SFF8680 ed è in grado di soddisfare fino a 12 Gb/s. Il sistema di connettori SAS è progettato per supportare l'inserimento a caldo e l'accoppiamento cieco degli HDD. Lunghezze di contatto sfalsate forniscono l'accoppiamento sequenziale dei contatti per consentire l'inserimento a caldo. I pali di guida stampati forniscono un ingresso angolare per compensare il disallineamento del connettore, consentendo alla spina del dispositivo e alla presa di autoallinearsi durante il processo di accoppiamento. La maggior parte dei connettori sono inoltre dotati di clip di ritenzione stampate che forniscono una resistenza meccanica aggiuntiva per il fissaggio robusto del PCB. L'AFCI offre anche opzioni di alloggiamento a base larga su prese backplane verticali per una stabilità ancora maggiore. L'interfaccia seriale ad alta velocità è progettata per supportare la segnalazione differenziale, inizialmente a velocità di 3Gb/s ed evolvendosi a 12Gb/s. Una presa SAS accetta unità SAS o SATA (Serial ATA), dando al produttore del sistema la possibilità di collegare entrambe le unità a un backplane. Poiché entrambe le tecnologie hanno interfacce elettriche simili, gli utenti hanno la possibilità di scegliere tra unità SATA per lo storage di massa o unità SAS ad alte prestazioni per applicazioni mission-critical. AFCI offre un'ampia gamma di connettori a spina e prese SAS per applicazioni aziendali. Le configurazioni dei connettori verticali e ad angolo retto offrono opzioni per l'uso in server, server o blade di archiviazione, backplane di archiviazione, supporti HDD e HDD.
