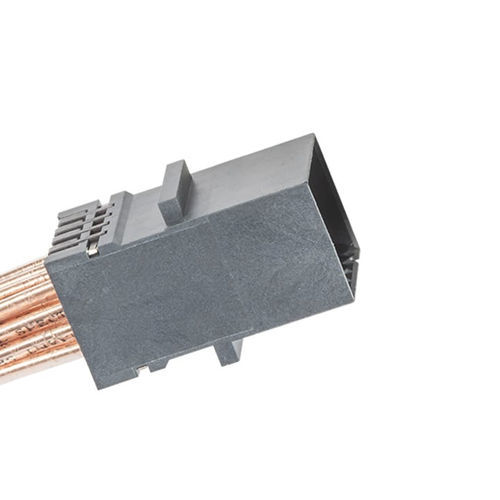

Cavo elettrico di dati Paladin® HD2

blindatoappaiatomultipolare

Il sistema di interconnessione Paladin® HD offre una larghezza di banda di livello mondiale compresa tra 112 Gb/s e 224 Gb/s con una densità leader del settore, supportando fino a 144 coppie differenziali disposte ortogonalmente in uno spazio di 1 RU. Paladin® HD utilizza una struttura a coppie bilanciate, realizzata con coppie differenziali assemblate singolarmente e schermate in modo discreto, con un rivoluzionario sistema di fissaggio ibrido alla scheda per massimizzare la densità e le prestazioni elettriche. Paladin® HD supporta tutte le architetture di sistema, comprese le topologie a backplane, ortogonali, scheda-cavo e cavo-cavo. L’esclusiva interfaccia di accoppiamento di Paladin® HD garantisce prestazioni costanti anche in condizioni di disaccoppiamento, un aspetto fondamentale per i sistemi di prossima generazione. Prestazioni SI leader del settore con velocità di trasmissione dati fino a 224 Gb/s Supporta un’ampia gamma di applicazioni con sezioni dei cavi fino a 26 AWG per le massime prestazioni e fino a 32 AWG per massimizzare la densità Densità eccezionale per massimizzare il numero di segnali e ridurre al minimo le restrizioni al flusso d’aria Controllo dell’impedenza con distacco del connettore di oltre 1,00 mm Retrocompatibile con Paladin® HD per un percorso di aggiornamento diretto CARATTERISTICHE Prestazioni SI di livello mondiale a 224 Gb/s Densità leader del settore a 224 Gb/s Supporto di tutte le architetture di sistema; i cavi possono essere collegati ad altre interfacce a 224 Gb/s Interfaccia di accoppiamento simmetrica Segnali meccanicamente allineati ed elettricamente bilanciati all’interno di ciascuna coppia differenziale Esclusiva interfaccia a coppie differenziali a 45° Trasmissione lineare fino a 67 GHz Compatibilità di accoppiamento con Paladin® HD VANTAGGI Ottimizzazione delle prestazioni del canale e della portata del cavo per applicazioni ad alte prestazioni e ad alta densità 144 coppie differenziali disposte ortogonalmente in uno spazio rack di 1RU, con spazio per il flusso d’aria
