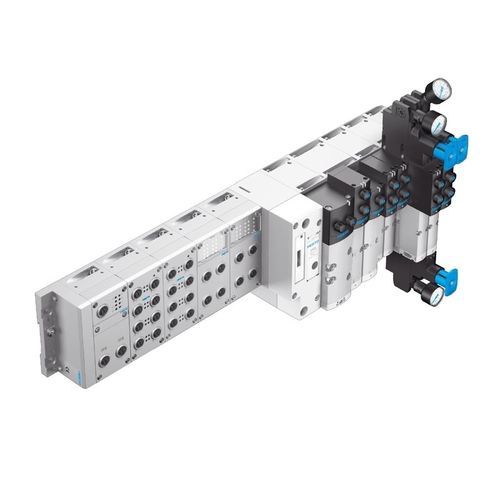

Blocco valvola pneumatico VTSA-FB

a 2/2 viea 5/2 viea 5/3 vie

porta di lavoro pneumatica G1/8 G1/4 G3/8 G1/2 QS-6 QS-8 QS-10 QS-12 QS-14 QS-16 Controllo elettrico Ethernet Fieldbus Apparecchio di comando integrato Numero max di posti valvola 32 Numero max. di zone di pressione 32 Impianto elettrico I/O sì Temperatura ambiente -5 °C ... 50 °C Approvazione BIA C-Tick c UL us - Recognized (OL) Marchio KC KC-EMV Marchio CE (vedere dichiarazione di conformità) Conforme Direttiva EMC Conforme alla direttiva UE sulla protezione contro le esplosioni (ATEX) Marchio CE (vedere dichiarazione di conformità) Istruzioni UK per CEM Istruzioni RoHS UK Categoria ATEX gas II 3G Tipo di protezione antideflagrante per gas Ex nA IIC T3 X Gc Temperatura ambiente di esplosione -5°C <= Ta <= +50°C Funzione aria di scarico Tramite piastra di strozzatura Tipo di azionamento Elettrico Tipo di terminale 44 Design Saracinesca a pistone Aria di pilotaggio Esterni Interno Struttura unità di valvole Modulare, le dimensioni della valvola possono essere mischiate Display degli stati dei segnali LED Idoneità al vuoto sì Tensione d'esercizio nominale AC 110 V Tensione nominale d'esercizio DC 24 V Fluttuazioni ammesse per la tensione di alimentazione +/- 10 % Protezione antideflagrante Zone 2 (ATEX) Fluido di lavoro Aria compressa a norma ISO 8573-1:2010 [7:4:4] Nota sul fluido di esercizio e di controllo Possibilità di funzionamento lubrificato (in tal caso sarà sempre necessario un funzionamento lubrificato) Classe di resistenza alla corrosione CRC 0 - Nessuna corrosione o sollecitazione Temperatura di stoccaggio -20 °C ... 60 °C Umidità relativa dell'aria 0 - 90% Nota sui materiali Conforme alla direttiva EU 2002/95 (RoHS)
