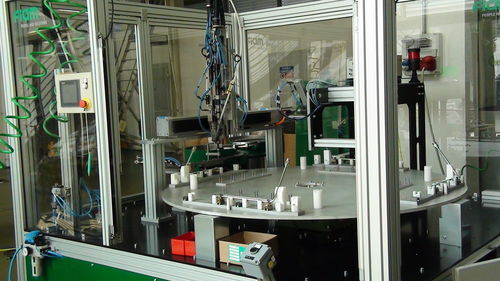

Macchina di assemblaggio automatica

di valvolea tavola rotante

Tavola rotante per l’assemblaggio automatico di rubinetti su rampe gas di piani cottura di barbecue tramite un componente a “U” fissato con due viti. Previsto il carico/scarico manuale su una dima di posaggio personalizzata per i diversi modelli di rampa che possono alloggiare da 1 a 4 rubinetti. Si garantisce oltre che assemblaggi secondo i parametri di coppia definiti anche la tenuta finale della rampa e delle guarnizioni dei rubinetti assemblati, con il collaudo finale. AVVITATURA. Autoalimentazione dei componenti a “U” e le viti: personalizzazione per una elevata cadenza produttiva:inserito un vibratore lineare di asservimento viti subito dopo l’alimentatore circolare; •l’avvitatura delle due viti sul componente a “U” avviene tramite i 2 motori pneumatici per avvitare 15MC5 ad arresto automatico dell’aria installati su una unica slitta a doppio movimento dotata di dispositivo offset (interasse tra le due viti particolarmente ristretto: 14 mm). La coppia viene verificata tramite il trasduttore di coppia di cui sono dotati i motori e la profondità delle viti attraverso un sensore di profondità •Il componente a “U” viene precedentemente posizionato a cavallo della rampa sul rubinetto tramite la pinza pick and place installata sulla medesima slitta Motori e slitta sono alloggiati su un asse elettrico brushless che scorre in orizzontale e consente pick and place e le avvitature sui differenti rubinetti. COLLAUDO: Della tenuta della rampa e delle guarnizioni dei rubinetti precedentemente avvitati. Un apposito strumento immette aria nella rampa e attraverso il controllo del tempo di stabilizzazione si verifica che non vi siano microperdite.
