Macchina di assemblaggio automatica

per applicazioni automobilistichea tavola rotante

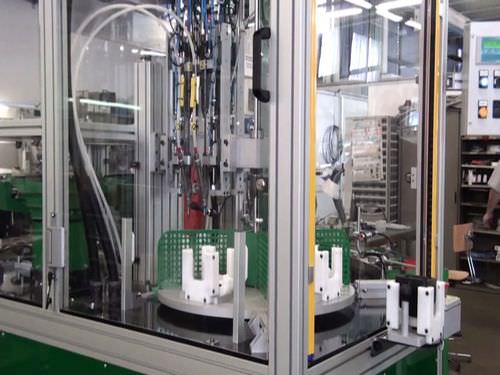

MACCHINA AUTOMATICA CON TAVOLA ROTANTE PER di diversi tipi di fari Progettata e realizzata da Fiam una macchina di avvitatura con tavola rotante a 4 postazioni per lassemblaggio di 20 e oltre tipologie di fari. La soluzione prevede carico e scarico manuale dei fari sulla stessa. Loperatore preassembla i componenti su una speciale dima di preparazione pezzo. Postazione 1 - Carico componente Posaggio manuale e start: la tavola ruota e il componente trasla alla postazione successiva per lavvitatura automatica Postazione 2 - Vuota, disponibile per implementazioni future, ad esempio aggiungere una postazione di carico manuale o automatico Postazione 3 - Avvitatura di 4 viti autofilettanti per plastica tramite i 4 motori pneumatici per avvitare ad arresto automatico dellaria. I motori sono installati su 4 slitte a doppio movimento . Le viti sono autoalimentate da 2 gruppi di alimentazione ad elevata cadenza produttiva (con vibratore lineare di asservimento viti e un selettore a due vie) Postazione 4 - Postazione attualmente non operativa ma prevista per il futuro lo scarico automatico dei componenti Postazione 1 - Scarico componente Led luminosi indicano lesito degli assemblaggi: (OK = raggiunto coppia di serraggio e profondità) e si può procedere con lo scarico manuale del faro assemblato per poi iniziare un nuovo ciclo. Assemblaggi veloci (tempo ciclo 4, 5 secondi) e molto precise con una elevata efficienza del ciclo produttivo, riducendo la quantità di prodotti scarti: un vantaggio decisivo ai fini della qualità finale. Soluzione estremamente versatile poichè è predisposta per assemblare ulteriori tipologie diverse di fari.
