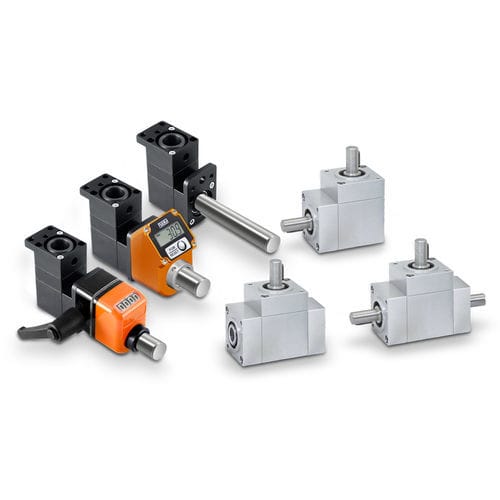

Rinvio angolare con coppia spiroconica 66/4

90°in alluminio

• Rapporti di trasmissione disponibili: 1:1 - 1:2 (standard) - 2:1 (disponibile nelle versione «A»-«B»-«C»). • Rapporti 1/2 e 2/1 sono disponibili solo con ingranaggi spiroidali. • Corpo in alluminio, anodizzato; alberi in acciaio inox AISI 303. • Carico radiale 15 kg - carico assiale 1,5 kg. • Modelli: - Versione «A» con 2 uscite; peso 145 g. - Versione «B» con 3 uscite; peso 160 g. - Versione «C» (rotazione contraria) con 3 uscite; peso 170 g. - Versione «D» con 3 uscite, 2 ad albero cavo passante; peso 160 g. - Versione «E» con 4 uscite, 2 ad albero cavo passante; peso 220 g. • Alberi di uscita standard: M= maschio Ø8 / F = femmina Ø8. Disponibile a richiesta: - ▪ Alberi di uscita: maschio / femmina Ø10 - Ø12 - Ø14 nelle versioni «A»-«B»-«C». ▪ Corpo in acciaio inox AISI 303. ▪ Modelli con ingranaggi conici a dentatura spiroidale disponibili in tutte le versioni nel rapporto 1/1. ▪Flangia di accoppiamento lato macchina FL-M. ▪Flangia con albero maschio per indicatori di posizione FL-OP/EP.
