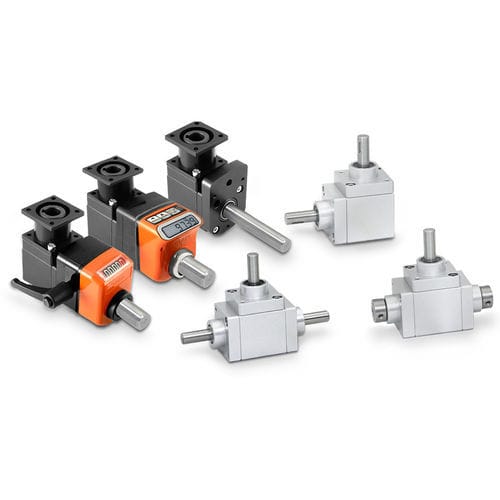

Rinvio angolare a coppia conica 66/5

90°in alluminio

• Rapporti di trasmissione disponibili: 1:1 - 1:2 (standard) - 2:1 (disponibile nelle versioni «A»-«B»-«C»). • Rapporti 1/2 e 2/1 sono disponibili solo con ingranaggi spiroidali. • Corpo in alluminio, anodizzato; alberi in acciaio inox AISI 303. • Carico radiale 25 kg - carico assiale 2,5 kg.. • Modelli: - Versione «A» con 2 uscite; peso 330 g. - Versione «B» con 3 uscite; peso 520 g. - Versione «C» (rotazione contraria) con 3 uscite; peso 535 g. - Versione «D» con 3 uscite, 2 ad albero cavo passante; 520 g. - Versione «E» con 4 uscite, 2 ad albero cavo passante; peso 600 g. • Alberi di uscita standard: M= maschio Ø10 / F = femmina Ø10. Disponibile a richiesta: - ▪ Alberi di uscita: maschio Ø14 / femmina Ø12 - Ø14 nelle versioni «A»-«B»-«C». ▪ Corpo in acciaio inox AISI 303. ▪ Modelli con ingranaggi conici a dentatura spiroidale disponibili in tutte le versioni nel rapporto 1/1. ▪ Flangia di accoppiamento lato macchina FL-M. ▪ Flangia con albero maschio per indicatori di posizione FL-OP/EP.
