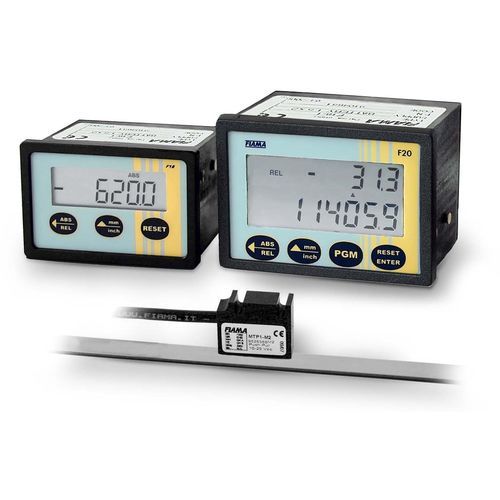

Display LCD F series

digitaledi posizioneRS-485

Sono visualizzatori di quote con sensore di posizione integrato da abbinare alla banda magnetica, per realizzare un sistema completo per la misura di spostamenti lineari o angolari. ➤ E’ possibile selezionare il senso di conteggio, la posizione del punto decimale e l’unità di misura (mm o pollici, gradi). La quota visualizzata può essere corretta da un fattore moltiplicativo programmabile, con valori compresi fra 0,00001 e 999999. La visualizzazione della quota può avvenire in modalità assoluta o incrementale premendo l’apposito tasto; in questo modo si consente di effettuare misure relative all’interno del campo di misura. E’ possibile impostare una quota di preset richiamabile con l’apposito tasto. Sono disponibili origini distinte per la correzione quota quando si utilizzano utensili diversi e la funzione di offset per la compensazione dell’usura utensile. In modo semplice si possono inibire i tasti di richiamo quota di preset e di passaggio quota assoluta/quota relativa. Sul display sono visualizzate con simboli tutte le funzioni attivate. L’indicazione di batteria scarica inizia a lampeggiare e resta accesa fissa un mese prima della sostituzione; tale sostituzione viene effettuata con facilità senza perdita della quota, a macchina ferma. Versioni: • F20 con alimentazione interna con 4 pile da 1,5V AA stilo LR6 (durata media di 24 mesi); • F18RS con alimentazione esterna 10÷25Vdc e batteria ricaricabile interna (funzionamento 5 mesi in assenza di alimentazione), porta seriale RS485 MODBUS RTU per il colloquio con unità remote.
