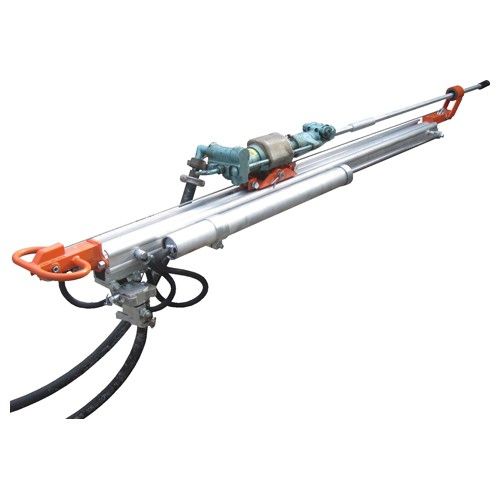

Carrello - paranco VL-1

Il carrello di perforazione VL-1 può essere utilizzato come parte del set di perforazione VS-1 o separatamente ed è progettato per la perforazione di fori corti con diametri fino a 50 mm e una lunghezza massima di 12 m. I vantaggi del carrello di perforazione VL-1 sono le dimensioni ridotte e il peso ridotto. Il set di perforazione è progettato per essere gestito da un solo dipendente. Il supporto di perforazione viene utilizzato per lo scavo di gallerie e l'estrazione nell'industria mineraria (miniere di minerali) e nelle costruzioni sotterranee (collettori e gallerie con profili piccoli). Le dimensioni del supporto di perforazione lo rendono ideale per l'uso in luoghi piccoli e di difficile accesso. Il carrello di perforazione viene utilizzato per eseguire fori corti per il fissaggio e l'armatura delle costruzioni nel settore del ripristino delle costruzioni in calcestruzzo (ponti, dighe, ecc.). Il suo peso ridotto consente di trasportarlo facilmente e di montare una struttura di supporto, ad esempio un'impalcatura, utilizzando attacchi rapidi a manicotto. Principio di funzionamento Il supporto di perforazione VL-1 è costituito da un corpo in alluminio prodotto da un profilo stampato. Nella parte superiore del supporto di perforazione c'è una slitta che serve a fissare il martello perforatore e la guida sul corpo del supporto. Sulle facce del supporto sono presenti tappi con pulegge per l'avvolgimento del filo durante il movimento del martello. La calotta anteriore contiene la guida per la barra di perforazione. Nella parte posteriore del supporto si trova l'unità di controllo che contiene gli elementi di comando, ovvero le valvole a 3 vie e di riduzione per muovere il supporto, controllare il martello e controllare il risciacquo dell'acqua. Il supporto di perforazione VL-1 può essere dotato di un cilindro di movimento ausiliario per l'utilizzo dell'applicazione del supporto di perforazione sulla colonna di perforazione VS-1.
