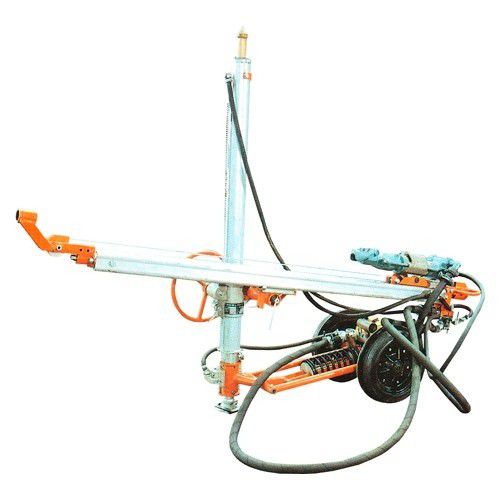

Unità di perforazione rotativa VS-1

Il sistema di perforazione VS-1 è progettato per la perforazione di fori corti con diametro fino a 50 mm e lunghezza massima di 12 m. Il set è consigliato per la perforazione di fori per il brillamento quando si utilizza la tecnologia di ancoraggio nell'industria edilizia sotterranea, nell'industria mineraria, nel ripristino di costruzioni in calcestruzzo, ecc. Le dimensioni del sistema di perforazione lo rendono ideale per l'uso in luoghi piccoli e di difficile accesso. Principio di funzionamento Il sistema di perforazione è costituito da una colonna di rinforzo su cui è fissato un supporto per la guida del martello perforatore, dotato di un telaio a due ruote per facilitarne la movimentazione. Nella parte posteriore del supporto si trova il controller che contiene i principali elementi di controllo. La colonna di rinforzo del sistema di perforazione comprende un cilindro pneumatico con una doppia area effettiva nella direzione di espulsione dell'asta del pistone. Sul cilindro pneumatico di controventatura si trova un cilindro pneumatico mobile a semplice effetto in cui il manicotto viaggia su un pettine dentato con la console per il bloccaggio della montatura. Il supporto di perforazione è costituito da una serie di due cilindri pneumatici collegati in serie. Il cilindro pneumatico principale è costituito dal corpo del supporto, dove il martello perforatore viaggia sul lato superiore. Il cilindro pneumatico ausiliario, situato sul lato del supporto, determina il movimento longitudinale necessario del supporto nella direzione di perforazione. Il supporto può essere inclinato sulla console con qualsiasi angolazione. Il pannello di controllo del sistema di perforazione consente il controllo centralizzato di tutte le funzioni. Il set di foratura è progettato in modo da poter essere gestito da un solo dipendente.
