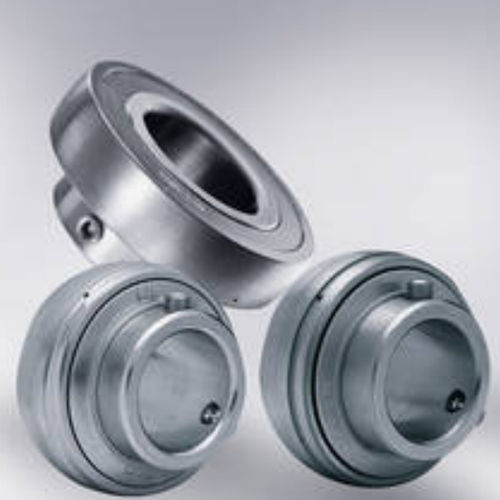

Cuscinetto a sfere UC

rigidoa snodoinsert

Gli inserti per cuscinetti sono cuscinetti a sfere a gola profonda da installare negli alloggiamenti e rappresentano una soluzione economica. I cuscinetti con anello esterno sferico compensano il disallineamento statico dell'albero. I design si differenziano per le possibilità di fissaggio, la forza di tenuta e la facilità di installazione. Gli inserti per cuscinetti possono essere ottimizzati per l'applicazione sia dal punto di vista tecnico che economico grazie a un'ampia varietà di design e proprietà speciali. Cuscinetto di tipo S Gli inserti per cuscinetti con anello eccentrico sono comunemente chiamati anche cuscinetti di tipo S. Vengono fissati sull'albero ruotando l'anello eccentrico e fissati mediante un grano. Il "bloccaggio" comporta una leggera deformazione dell'anello interno e, di conseguenza, una maggiore precisione della corsa radiale alle velocità più elevate. Questo design è preferito dai produttori europei, ma è anche più costoso perché comporta un maggior numero di parti meccaniche e una lavorazione più costosa dell'anello interno. Questi cuscinetti non sono quindi adatti per i sensi di rotazione alternati, perché l'anello eccentrico del cuscinetto di tipo S può allentarsi più facilmente. Cuscinetti con inserto BPSS BPSS è l'abbreviazione di "bullet point set screw" ed è un perfezionamento della vite di pressione a sfere. Il design speciale rende possibile l'autoespansione e garantisce un accoppiamento sicuro, anche in caso di forti vibrazioni. Allo stesso tempo, l'anello interno si deforma molto meno a causa del serraggio, mantenendo così la precisione della corsa radiale. Una tenuta inadeguata può far sì che le condizioni ambientali esterne abbiano un impatto estremamente negativo sulle caratteristiche di funzionamento e quindi sulla durata di un cuscinetto.
