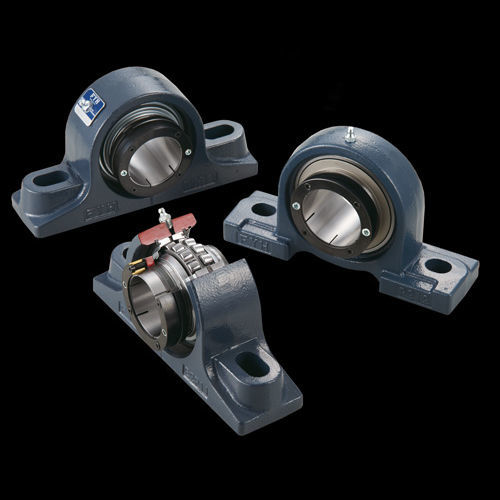

Supporto di albero auto-allineante

con tubi di sfiatocon piastrecon cuscinetto a sfere

I ritti divisi potrebbero presto essere considerati obsoleti. La maggior parte delle serie leggere con cuscinetti a sfere autoallineanti sono già state sostituite da cuscinetti per alloggiamento esenti da manutenzione e pronti per il montaggio. Rimangono i complessi ritti sdoppiati, che sono costituiti da un gran numero di componenti e sono comunemente offerti sul mercato come tipo SNH, SNL, SNV, ecc. Sono costituiti da un cuscinetto (di solito un cuscinetto a rulli sferici), una bussola di adattamento, una serie di guarnizioni e un anello di bloccaggio. Tutti i componenti devono essere installati singolarmente e poi lubrificati. Inoltre, la loro installazione, in particolare il serraggio delle bussole di adattamento, è molto soggetta a errori. Ma c'è un modo molto più semplice: Le unità di cuscinetti sferici a rulli pronte per il montaggio, note anche come SRU (spherical roller unit), sono un'innovativa sostituzione dei ritti divisi. I loro vantaggi: -I cuscinetti per alloggiamento sono dotati di un cuscinetto sferico a rulli molto robusto e altamente resistente, installato in un alloggiamento in ghisa ad alta resistenza (GGG). -Rispetto ai cuscinetti per alloggiamento standard, le loro capacità di carico sono molte volte superiori. -Un unico componente copre sia il cuscinetto fisso che quello flottante. -I cuscinetti per alloggiamento pre-lubrificati compensano gli errori angolari, offrono un'elevata gamma di velocità e garantiscono forze di ritenuta estremamente elevate sull'albero. -Il vantaggio è un'installazione semplice e poco soggetta a errori. -Le unità cuscinetto dell'alloggiamento sono disponibili come ritti con due o quattro fori asolati. Altre esecuzioni dell'alloggiamento comprendono cuscinetti a flangia a quattro fori con e senza bordo di centraggio (esecuzioni F e FC) e modelli di cuscinetti di tipo S con diametri dell'albero compresi tra 40 e 100 mm.
