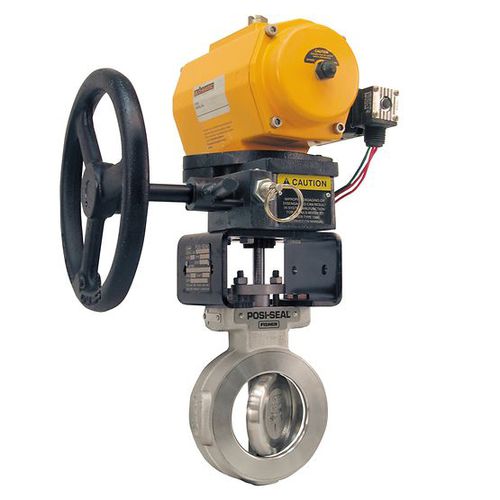

Attuatore per valvola manuale 1080

rotativoa vite senza finea doppio effetto

L'attuatore manuale 1080 Fisher è un attuatore disinnestabile per un funzionamento manuale di valvole di controllo che utilizzano un attuatore di alimentazione 1035/El-O-Matic™. L'attuatore 1080 si monta direttamente sull'attuatore 1035 e può essere installato per consentire un funzionamento manuale della valvola quando l'attuatore di alimentazione non è in uso o è disinnescato. Caratteristiche principali Il montaggio diretto sull'alloggiamento dell'attuatore semplifica l'installazione ed elimina la necessità di ulteriori parti di montaggio. Un supporto con cuscinetto eccentrico con azionamento a leva sull'albero di ingresso consente l'installazione dell'ingranaggio con vite senza fine con il settore in qualsiasi punto della rotazione. Ciascuna dimensione dell'attuatore 1080 corrisponde alle capacità di una dimensione del modello 1035. Pertanto, è necessario solo calcolare le dimensioni del modello 1035, quando si ordinano sia un modello 1035 sia un modello 1080. La leva di disinnesco è mantenuta sia nelle posizioni installate sia disinstallate mediante un perno caricato a molla che deve essere rilasciato prima che la leva possa essere spostata. Ciò riduce la possibilità di un funzionamento inavvertito od accidentale. Inoltre, i perni di arresto nelle posizioni di innesto e disinnesto completo forniscono limiti positivi per la corsa della leva. Specifiche Attuazione Rotativo, manuale Certificazioni PED, CUTR, ATEX Tipo di controllo Accensione/spegnimento, posizionamento, posizionamento Fonte di alimentazione Manuale Tipo di valvola Valvola a sfera, valvola a farfalla, valvola a maschio eccentrica, valvola a triplo offset
