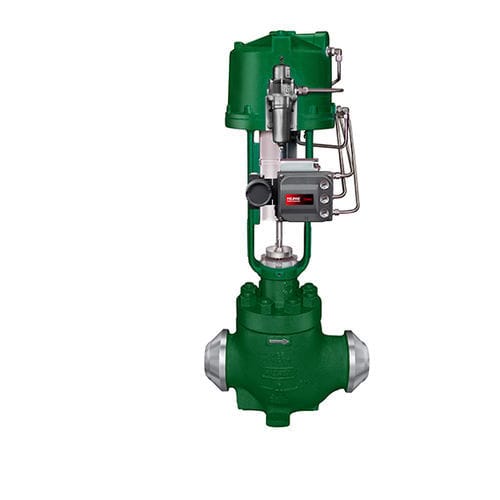

Valvola a otturatore EH

manualedi arrestodi controllo

Le valvole della serie EH di Fisher sono progettate appositamente per applicazioni ad alta pressione. Queste configurazioni di valvole incorporano tecniche collaudate nella modellazione del flusso per garantire portate più elevate e nella progettazione dei componenti interni per garantire affidabilità in applicazioni gravose. Caratteristiche principali Progettazione migliorata della gabbia – Le gabbie forate, che offrono un’eccellente robustezza e una maggiore resistenza alle vibrazioni distruttive, sono di serie. Sono prontamente disponibili materiali di costruzione speciali. Risparmio sulle tubazioni – La disponibilità di attacchi terminali espansi sulle valvole EH può eliminare la necessità di raccordi a ricalcatura, consentendo al contempo l’utilizzo di tubazioni sovradimensionate. Costruzione con guarnizione ad O-ring sull’anello di sede – L’utilizzo della struttura con O-ring garantisce un’eccellente tenuta con coppie di serraggio minime per l’installazione dell’anello di sede a temperature fino a 232 °C (450 °F). La struttura con O-ring è di serie sulle valvole EHT. La struttura con guarnizione ad anello di sede in lamiera piana è disponibile per temperature di progetto elevate e/o configurazioni NACE in cui non è disponibile un materiale adatto per l’O-ring. Valori nominali di pressione/temperatura aumentati – Le valvole EH ed EHA in acciaio con attacchi terminali a saldatura di testa presentano valori nominali standard intermedi. Previo superamento di prove non distruttive, queste valvole possono conformarsi ai valori nominali speciali intermedi ASME, che consentono applicazioni con pressioni e temperature ancora più elevate. Vedere la tabella 7 per i valori nominali specifici. Lunga durata delle parti interne – I materiali di costruzione temprati per la gabbia, l’otturatore, la guida della gabbia e altre parti interne sono di serie per tutte le applicazioni, garantendo un’eccellente resistenza all’usura. In tutte le applicazioni, la robusta guida della gabbia garantisce una maggiore stabilità dell’otturatore.
