Pistoncino a molla in tecnopolimero QCIC-F

filettato

Descrizione

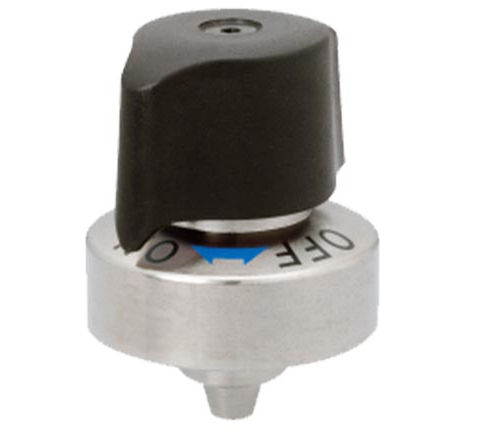

Perni di indicizzazione a fissaggio rapido progettati per il posizionamento preciso di componenti scorrevoli o rotanti. Manopola in plastica a quarto di giro per un rapido bloccaggio/sbloccaggio con marcature ON/OFF e un "clic" percepibile. La versione a 3 posizioni (3P) utilizza la pressione di una molla a tazza e include una posizione intermedia MID tra ON e OFF. Una fascia indicatrice rossa è visibile quando il fermo è in posizione OFF. Il contatto conico garantisce una ripetibilità di ±0,05. Fornite tre viti a testa cilindrica con esagono incassato per il montaggio posteriore.

Tipi di prodotto

• QCIC — Perni di indicizzazione
• Manopola in plastica, corpo in acciaio; versioni a 2 e 3 posizioni disponibili

Parti disponibili (tabella)
ID | Part Number | SKU | Type | Thread | M | D | D1 | D2 | Dp | d | d1 | H | H1 | H2 | S | Clamping Force (Lbs) | Allowable Load (Lbs) | Spring Pressure (Lbs) | PN
142180 ; QCIC05F26-2P ; QCIC05F26-2P ; 2-Position ; M3×0.50 - Depth 5 ; 26 ; 10 ; 26 ; 20 ; 3.3 ; 5 ; 29 ; 11 ; 33 ; 4.2 ; 30 ; 200 ; - ;
142181 ; QCIC07F32-2P ; QCIC07F32-2P ; 2-Position ; M4×0.70 - Depth 6 ; 32 ; 12 ; 32 ; 24 ; 4.9 ; 7 ; 34 ; 13 ; 39 ; 5.0 ; 40 ; 300 ; - ;
142182 ; QCIC07F32-3P ; QCIC07F32-3P ; 3-Position ; M4×0.70 - Depth 6 ; 32 ; 12 ; 32 ; 24 ; 4.9 ; 7 ; 34 ; 13 ; 39 ; 5.0 ; 40 ; 300 ; 2.0 ;

Specifiche tecniche

• Corpo: acciaio 4140 con finitura nichel chimico
• Perno conico: acciaio 4135 con finitura nichel chimico
• Manopola: plastica nera
• Manopola a quarto di giro con marcature ON/OFF e "clic" percepibile durante il bloccaggio/sbloccaggio
• Versione 3 posizioni (3P): pressione a molla, include posizione MID tra ON e OFF
• Fascia indicatrice rossa visibile in posizione OFF
• Contatto conico che garantisce ripetibilità ±0,05
• Include tre viti a testa cilindrica con esagono incassato per il montaggio dalla parte posteriore del corpo
