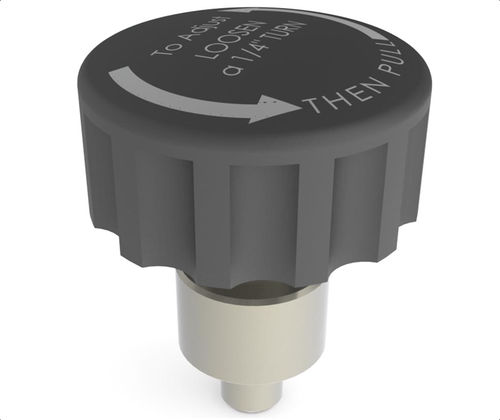

Pistoncino a molla in acciaio zincato CP-C series

in tecnopolimerofilettatobloccabile

Descrizione
Questi perni di serraggio regolabili a molla consentono un serraggio e un rilascio rapidi per attrezzature e assemblaggi. Una volta innestato, la rotazione della manopola avvicina il pistone al foro di posizionamento o stringe il perno sul pezzo. Tirando la maniglia il pistone si retrae completamente nel corpo per liberare spazio. Una vite di bloccaggio sul corpo fissa la profondità del pistone per operazioni ripetitive e impedisce lo sganciamento del meccanismo.

Opzioni parti (tabella)
ID | SKU | Numero parte | Filetto (pollice) | D (pollice) | D1 (pollice) | D2 (pollice) | L (pollice) | L1 (pollice) | H (pollice) | H1 (pollice) | H2 (pollice) | SW (pollice) | Regolazione filettatura
109101 | CP-C25P | CP-C25P | 7/8-14 | 1/4 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8
109094 | CP-C100P | CP-C100P | 7/8-14 | 3/8 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8
109099 | CP-C200P | CP-C200P | 7/8-14 | 1/2 | 1-1/8 | 2-1/4 | 7/8 | 9/16 | 1-1/8 | 1/2 | 1-11/16 | 1 | 5/8

Caratteristiche / specifiche tecniche

• Modello: CP-C
• Tipo di prodotto: Pistoni indicizzabili / Perni di serraggio regolabili con blocco
• Funzionamento: A molla; la manopola regolabile serra o estende il pistone; la maniglia retrae completamente il pistone; la vite di bloccaggio fissa la profondità per operazioni ripetute
• Materiale del pistone: acciaio 1038 (resistenza alla trazione 90–95 KSI)
• Materiale del corpo: acciaio 12L15 non placcato (idoneo per saldatura su attrezzatura)
• Maniglia: plastica
• Finitura: pistone e esagono zincati
• Applicazione: serraggio e rilascio rapidi; indicato per applicazioni con variazioni dimensionali del pezzo
• Parti disponibili: CP-C25P (D = 1/4 pollice), CP-C100P (D = 3/8 pollice), CP-C200P (D = 1/2 pollice); tutte con filetto 7/8-14
