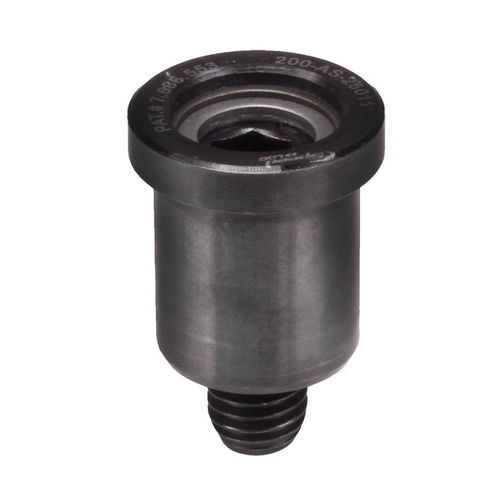

Elemento di centraggio con gambo filettato MPAS series

Panoramica
I perni di localizzazione a incasso SpeedLoc serie MPAS sono progettati per il posizionamento preciso e ripetibile in operazioni di utensileria, staffaggio e montaggio. La testa a filo è a livello della piastra di fissaggio, permettendo un accesso libero e l'impiego in ambienti di produzione. I MPAS si avvitano in ricettacoli compatibili o in applicazioni progettate dal cliente. Il design auto-espulsore evita inceppamenti durante lo smontaggio, preservando la precisione dell'allineamento e proteggendo i componenti del fissaggio. Proprietà meccaniche: resistenza a trazione minima 180.000 psi e limite elastico minimo 140.000 psi; acciaio 4340 trattato termicamente, finitura ossido nero.

Parti disponibili (selezione)
Intestazione: ID | SKU | Numero di parte | Spessore piastra (in) ±.005 | Filetto | D (in) | D1 (in) | L (in) | H (in) | H1 (in) | K | Forza massima di tenuta (Lbs) | Coppia max (ft/lbs)
129147 | MPAS-13010 | MPAS-13010 | .500 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .587 | 3/16 | 2,960 | 13
129149 | MPAS-13011 | MPAS-13011 | .750 | 1/4-20 | .635 | .512 (13mm) | .40 | .175 | .837 | 3/16 | 2,960 | 13
129155 | MPAS-16010 | MPAS-16010 | .500 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .587 | 1/4 | 5,390 | 26
129157 | MPAS-16011 | MPAS-16011 | .750 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | .837 | 1/4 | 5,390 | 26
130765 | MPAS-16012 | MPAS-16012 | 1.000 | 5/16-18 | .786 | .630 (16mm) | .38 | .175 | 1.087 | 1/4 | 5,390 | 26
128973 | MPAS-20010 | MPAS-20010 | .750 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | .800 | 5/16 | 8,110 | 46
128974 | MPAS-20011 | MPAS-20011 | 1.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.050 | 5/16 | 8,110 | 46
130828 | MPAS-20013 | MPAS-20013 | 1.500 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 1.550 | 5/16 | 8,110 | 46
130750 | MPAS-20014 | MPAS-20014 | 2.000 | 3/8-16 | .975 | .787 (20mm) | .45 | .250 | 2.050 | 5/16 | 8,110 | 46
128978 | MPAS-25010 | MPAS-25010 | .750 | 1/2-13 | 1.218 | .984 (25mm) | .55 | .250 | .800 | 3/8 | 14,710 | 113

Caratteristiche

• Testa a filo per superficie della piastra libera
• Montaggio filettato in ricettacoli o applicazioni cliente
• Design auto-espulsore che evita inceppamenti e preserva l'allineamento
• Adatto ad utensileria, staffaggio e operazioni di assemblaggio, incluse produzioni
• Elevata capacità di tenuta con ripetibilità
• Resistenza a trazione min. 180.000 psi; limite elastico min. 140.000 psi
• Materiale: acciaio 4340 trattato termicamente, finitura ossido nero

Specifiche tecniche

• Materiale: Acciaio 4340 trattato termicamente
• Finitura: Ossido nero
• Resistenza a trazione (min): 180.000 psi
• Limite elastico (min): 140.000 psi
• Montaggio: A filo (la testa è a livello della piastra)
• Design: Auto-espulsore per evitare inceppamenti e mantenere la precisione di allineamento
• Gamma di parti disponibili: MPAS-13010 fino a MPAS-25010 (diversi spessori di piastra e filettature come elencato sopra)
