Ricevitore per sensore MPAR series

Descrizione del prodotto

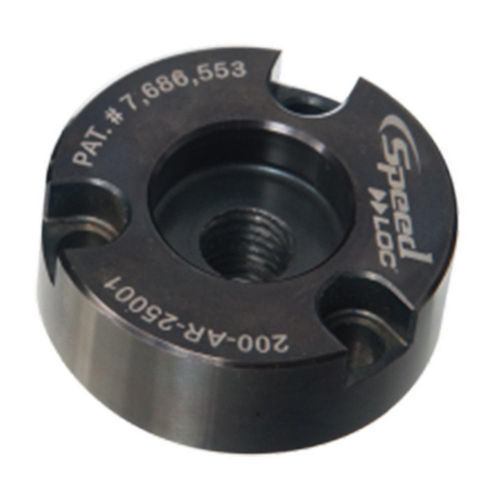

Questi ricevitori si installano nella sotto-piastra o nel tavolo macchina per ricevere le unità localizzatrici. I ricevitori universali a bullone sono intercambiabili con sistemi di bloccaggio a sfera concorrenti. Consentono di sfruttare la velocità, la precisione e la facilità di installazione del sistema SpeedLoc senza produrre nuove sotto-piastre o rielaborare quelle esistenti. Viti a testa cilindrica per il montaggio incluse. Resistenza alla trazione minima 180.000 psi. Limite di snervamento minimo 140.000 psi. Materiale: acciaio 4340 trattato termicamente con finitura ossido nero.

Tabella dei componenti
Dettaglio | ID | SKU | Numero parte | Spessore min piastra in | Dimensione localizzatore | Maschiatura in | D Diam. testa ricevitore in | D1 Diam. foro piastra in | D2 Diam. esterno ricevitore in | D3 Foro passaggio piastra in | Dp Diam. centro bullone in | H Altezza ricevitore in | H1 Altezza testa ricevitore in | H2 Profondità C'Bore piastra in | Dimensione SHCS | Coppia max viti ft/lbs | PN
129115 | MPAR-13001 | MPAR-13001 | .75 | 13 | 1/4-20 | 1.3748 | 1.3756 | .563 | .688 | .984 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129119 | MPAR-16001 | MPAR-16001 | .75 | 16 | 5/16-18 | 1.4368 | 1.4376 | .688 | .813 | 1.125 | .720 | .454 | .474 | #8-32 x .50 | 3.6 |
129123 | MPAR-20001 | MPAR-20001 | 1.00 | 20 | 3/8-16 | 1.6871 | 1.6879 | .750 | .813 | 1.362 | .840 | .625 | .642 | #10-32 x .75 | 5.6 |
129127 | MPAR-25001 | MPAR-25001 | 1.25 | 25 | 1/2-13 | 2.0621 | 2.0629 | .875 | 1.000 | 1.644 | .955 | .785 | .804 | 1/4-28 x .88 | 14.4 |
129131 | MPAR-30001 | MPAR-30001 | 1.38 | 30 | 5/8-11 | 2.2652 | 2.2660 | 1.063 | 1.188 | 1.875 | 1.200 | .860 | .876 | 1/4-28 x 1.00 | 14.4 |
129135 | MPAR-35001 | MPAR-35001 | 1.50 | 35 | 3/4-10 | 2.6871 | 2.6879 | 1.438 | 1.563 | 2.178 | 1.265 | .890 | .909 | 5/16-24 x 1.00 | 28.8 |
129139 | MPAR-50001 | MPAR-50001 | 2.00 | 50 | 1-8 | 3.4996 | 3.5004 | 2.000 | 2.156 | 2.916 | 1.700 | 1.225 | 1.244 | 3/8-24 x 1.25 | 52.8 |

Media

• SpeedLoc Information (PDF)

Caratteristiche / Specifiche tecniche

• Viti a testa cilindrica per il montaggio incluse
• Resistenza alla trazione minima: 180.000 psi
• Limite di snervamento minimo: 140.000 psi
• Materiale: acciaio 4340 trattato termicamente
• Finitura: ossido nero
• Ricevitori a bullone universali, intercambiabili con sistemi di bloccaggio a sfera concorrenti
• Progettati per installazione in sotto-piastra o tavolo macchina per ricevere unità localizzatrici
