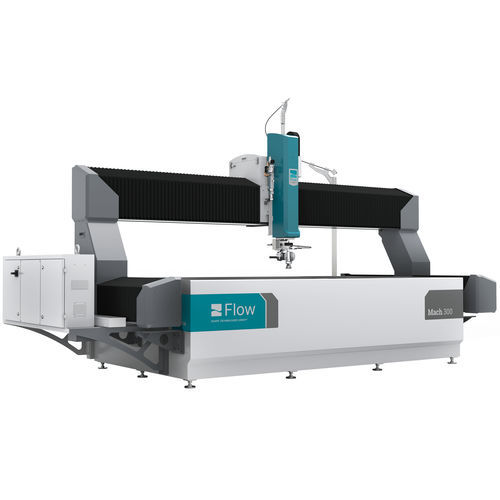

Sistema di taglio per compositi Mach 300 series

per metalloper lamieredi lastre

Panoramica del prodotto
Il Mach 300 è un sistema compatto di taglio a getto d'acqua progettato per tagli 2D, con capacità sia per getto d'acqua puro sia per taglio abrasivo. Integra le tecnologie di taglio Flow in un ingombro adatto agli stabilimenti che richiedono flessibilità di lavorazione e ottimizzazione dello spazio.

Caratteristiche principali

• Progettato per la produzione: Supporta flussi di lavoro di taglio ad alto volume; Dynamic Waterjet® offre maggiore velocità e precisione rispetto al waterjet abrasivo standard.
• Costruzione dedicata: Telaio in acciaio monoblocco e componenti disposti per garantire stabilità di taglio e installazione semplificata.
• Postazione operatore mobile: Console di controllo portatile che consente di posizionare l'interfaccia per agevolare carico e controllo.
• Sicurezza e supporto di serie: Barriere fotoelettriche standard; tecnici certificati Flow, ricambi, formazione e pacchetti di assistenza disponibili.

Applicazioni e materiali
Adatto per il taglio di materie plastiche, compositi, guarnizioni, gomma, schiume, alluminio, acciaio e altri metalli in funzione della testa di taglio e dell'abrasivo scelti. Cambio tra modalità pura e abrasiva con minime modifiche agli utensili.

Dimensioni della serie

• Mach 300 2015 — Area di lavoro: 6'-6" x 5' [2 m x 1,5 m]
• Mach 300 3015 — Area di lavoro: 10' x 5' [3 m x 1,5 m]

Opzioni componenti principali

• Tecnologia della testa di taglio: Pure Waterjet — getto d'acqua a piccolo diametro per materiali morbidi; Standard Waterjet — abrasivo a granato per materiali duri; Dynamic Waterjet® — fino a tre volte più veloce e più preciso rispetto allo Standard Waterjet.
• Tecnologia delle pompe: HyPlex® Prime (60.000 psi [4.150 bar]); MotoJet® (60.000 psi [4.150 bar]); MotoJet® X (60.000 psi [4.150 bar]); HyperJet® (fino a 94.000 psi [6.500 bar], pressioni operative continue fino a 87.000 psi [6.000 bar]).
• Suite software: FlowMaster (FlowCut, FlowPath, FlowNest) per taglio 2D; FlowXpert (FlowXpert Infinity, FlowCut, FlowNest) per programmazione 2D e 3D.
• Servizi: Contratti di assistenza, ricambi, formazione e supporto in sito per mantenere la disponibilità e le prestazioni.

Specifiche generali
Velocità massima di avanzamento: 472 in/min [11,9 m/min]
Precisione di posizionamento lineare: ± 0,001 in [± 0,025 mm]
Ripetibilità: ± 0,001 in [± 0,025 mm]
Escursione asse Z: 12 in [305 mm]
Area di lavoro: Mach 300 2015: 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015: 10' x 5' [3 m x 1,5 m]
Accelerazione: 0,075 g
Circularità ballbar: ± 0,003 in [± 0,0762 mm]

Caratteristiche / specifiche tecniche

• Velocità massima di avanzamento: 472 in/min [11,9 m/min]
• Precisione di posizionamento lineare: ± 0,001 in [± 0,025 mm]
• Ripetibilità: ± 0,001 in [± 0,025 mm]
• Escursione asse Z: 12 in [305 mm]
• Area di lavoro: Mach 300 2015 — 6'-6" x 5' [2 m x 1,5 m]; Mach 300 3015 — 10' x 5' [3 m x 1,5 m]
• Accelerazione: 0,075 g
• Circularità ballbar: ± 0,003 in [± 0,0762 mm]
• Opzioni testa di taglio: Pure Waterjet, Standard Waterjet (abrasivo), Dynamic Waterjet®
• Opzioni pompa: HyPlex® Prime, MotoJet®, MotoJet® X, HyperJet®
• Software: FlowMaster, FlowXpert
