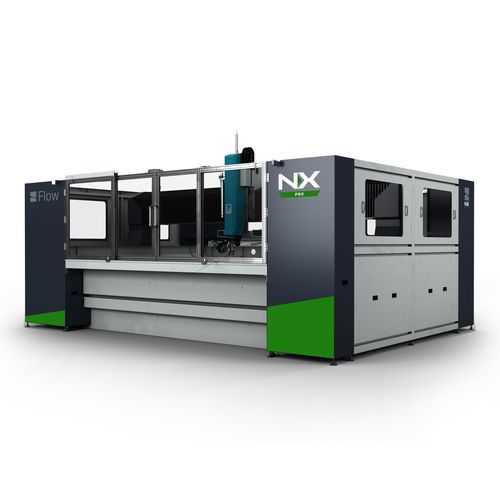

Macchina da taglio a getto d'acqua abrasivo NX Pro series

per metalloper lamierecon software di parametrizzazione

Panoramica
Il NX Pro è un sistema industriale di taglio a getto d'acqua progettato per garantire elevata disponibilità e riduzione dei costi operativi. Integra il primo riciclo abrasivo completamente automatizzato del settore, una camera di taglio chiusa, la NX Pump Technology a risparmio energetico e una suite software aggiornata per programmazione intuitiva e simulazione in tempo reale. Il sistema recupera l'abrasivo usato per il riutilizzo senza interventi manuali, pensato per produzione continua in officine e subappalto.

Caratteristiche principali

• Sistema di contenimento intelligente — Camera di taglio completamente chiusa che riduce rumore e spruzzi, migliora l'accesso e la visibilità dell'operatore con illuminazione LED integrata, finestrature panoramiche e porte scorrevoli.
• Riciclo degli abrasivi — Recupero automatizzato dell'abrasivo che riduce consumo e smaltimento fino al 50%, riducendo i costi dei materiali di consumo e della gestione dei rifiuti.
• Progettato per l'efficienza — NX Pump Technology con azionamento a frequenza variabile riduce il consumo energetico (10–30% a seconda delle condizioni operative) e utilizza componenti a lunga durata per ridurre gli intervalli di servizio.
• Rimozione automatica degli abrasivi — Estrazione continua dell'abrasivo consumato tramite aria di officina senza motori o movimentazione manuale.
• Opzioni di testa di taglio — Standard Waterjet (abrasivo granato per materiali duri); Dynamic Waterjet® (maggiore velocità e precisione); Dynamic Waterjet® XD (movimento 5 assi preciso per angoli composti, compatibile con Compass per la massima flessibilità).

Dimensioni della serie NX Pro

• NX Pro 2020 — Area di lavoro: 2 m x 2 m
• NX Pro 3020 — Area di lavoro: 3,05 m x 2 m
• NX Pro 4020 — Area di lavoro: 4 m x 2 m
• NX Pro 4040 — Area di lavoro: 4 m x 4 m

Specifiche generali (metriche)
Rapid Traverse Massima: 17,8 m/min
Precisione di posizione lineare: ± 0,0127 mm
Ripetibilità: ± 0,02 mm
Corsa asse Z: 305 mm, 610 mm
Area di lavoro: NX Pro 2020: 2 m x 2 m; NX Pro 3020: 3,05 m x 2 m; NX Pro 4020: 4 m x 2 m; NX Pro 4040: 4 m x 4 m
Accelerazione: 0,1 g
Circularità ballbar: ± 0,0635 mm

Specifiche generali (imperiali)
Rapid Traverse Massima: 700 in/min
Precisione di posizione lineare: ± 0,0005 in
Ripetibilità: ± 0,0008 in
Corsa asse Z: 12 in, 24 in
Area di lavoro: NX Pro 2020: 6'-6" x 6'-6"; NX Pro 3020: 10'-0" x 6'-6"; NX Pro 4020: 13'-1" x 6'-6"; NX Pro 4040: 13'-1" x 13'-1"
Accelerazione: 0,1 g
Circularità ballbar: ± 0,0025 in

Specifiche tecniche

• Rapid Traverse Massima: 17,8 m/min (700 in/min)
• Precisione di posizione lineare: ± 0,0127 mm (± 0,0005 in)
• Ripetibilità: ± 0,02 mm (± 0,0008 in)
• Corsa Z: 305 mm, 610 mm (12 in, 24 in)
• Opzioni area di lavoro: 2 m x 2 m; 3,05 m x 2 m; 4 m x 2 m; 4 m x 4 m
• Accelerazione: 0,1 g
• Circularità ballbar: ± 0,0635 mm (± 0,0025 in)
• Il riciclo degli abrasivi riduce consumo e smaltimento fino al 50%
• La NX Pump Technology offre risparmi energetici del 10–30% a seconda dei parametri operativi
