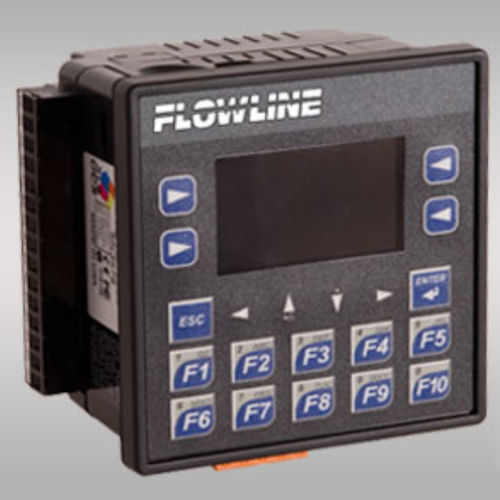

Controllore di livello con display LCD Commander™ LI90

programmabileper cisterna

Il regolatore di livello per uso generale visualizza unità ingegneristiche con quattro ingressi del sensore di livello continuo da 4-20 mA e 6 relè programmabili. Scegliete una delle tre configurazioni di funzionamento, tra cui multi-serbatoio con 4 ingressi del sensore di livello e 4 relè; o controllo della pompa con 1 ingresso del sensore di livello e 6 relè per le stazioni di sollevamento in modalità di controllo di livello simplex (una pompa) o duplex (due pompe); o livello differenziale con 2 ingressi del sensore di livello e 4 relè per il controllo dello schermo comunale o del rastrello. I relè possono essere configurati su un singolo set point (allarme di livello alto o basso) o bloccati su due set point per il controllo automatico del riempimento o del vuoto della pompa o della valvola con ritardo selezionabile. Il display LCD grafico indica la portata e lo stato dei relè per ogni canale d'ingresso. La scheda MicroSD opzionale consente la memorizzazione e il recupero dei dati. CARATTERISTICHE Controller multi-serbatoio con tre configurazioni di modalità di funzionamento Il display LCD grafico indica la portata del canale e lo stato del relè Facile configurazione da parte dell'utente tramite il modulo display a pulsante Contenitore DIN con mascherina NEMA 4X e custodia poco profonda Simulazione per test di configurazione e risoluzione dei problemi Registrazione e recupero dei dati tramite la scheda MicroSD opzionale Tipo di display: LCD, grafico Pixel del display: 128 x 64 Unità di visualizzazione: Ingegneria Uscita del display: da 0 a 999999 Indicazione LCD: Stato del relè Configurazione: Pulsante Retroilluminazione: Sì Memoria: Non volatile Memoria opzionale: Scheda MicroSD (fino a 1 GB) Linearizzazione: Forme di serbatoio Ingressi sensore: -1001: (4) 4-20 mA, -2001: (2) 4-20 mA Tensione di alimentazione: 10-30 VDC Tipo di contatto: -1001: 6 relè SPST, -2001: nessun relè Consumo: 130 @ 24 VDC Portata dei contatti: 3A @ 30 VDC o 250 VAC carico di resistenza (solo -1001)
