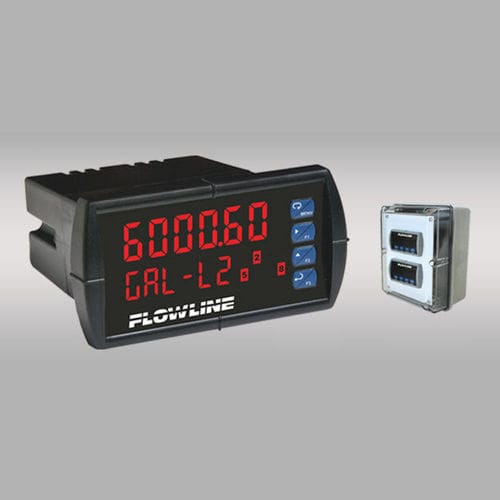

Controllore di livello programmabile DataView™ LC09-0000

per cisterna

Il regolatore di livello per uso generale alimentato a CA o CC per serbatoi o sili visualizza unità tecniche con un trasmettitore di livello da 4-20 mA ed è offerto in tre configurazioni con due o quattro relè programmabili opzionali e un ripetitore isolato da 4-20 mA. Ogni relè può essere configurato su un singolo set point come allarme di livello alto o basso, o bloccato su due set point per il controllo automatico del riempimento o del vuoto in modalità simplex o duplex. Scegliete questo controllore per il montaggio a pannello per l'uso con sensori di livello generici a due o tre fili. Per l'installazione sul campo, aggiungere una scatola NEMA singola o doppia con flash opzionale e/o allarme acustico. CARATTERISTICHE Display principale a LED e display secondario dell'unità con stato del relè Facile configurazione tramite il modulo display a pulsante Alloggiamento 1/8 DIN con mascherina NEMA 4X e custodia poco profonda Alimentazione isolata al sensore con ripetitore 4-20 mA opzionale Memoria non volatile con protezione con password di sicurezza Funzione di linearizzazione a 32 punti per la misurazione volumetrica Disponibile con scatole NEMA e accessori per l'allarme del serbatoio Tipo di display: LED, 6 cifre Unità di visualizzazione: Ingegneria Uscita display: -da 99999 a 999999 Altezza del display: Principale: 0.6" (15mm), Secondario: 0.46" (12mm) Punto decimale: Fluttuante Indicazione LED: Stato del relè Configurazione: Pulsante Memoria: Non volatile Linearizzazione: funzione 2-32 punti Ingresso sensore: (1) 4-20 mA o 0-10 VDC Tensione di alimentazione: -1_ _1: 85-265 VAC @ 50-60 Hz, -8_ _1: 12-24 VDC ±10% Consumo: VAC: 20 watts max., VDC: 15 watts max. Alimentazione del sensore: 24 VDC ± 5% @ 200 mA Uscita ripetitore: 4-20 mA, 24 VDC ± 5% @ 40 mA di alimentazione Tipo di contatto: -12_1: (2) relè SPDT, -14_1: (4) relè SPDT Portata dei contatti: 3A @ 30 VDC, 250 VAC carico resistivo
