Impianto di movimentazione automatico Mineshaft

integratoper ruota

Panoramica
La selezione adeguata delle attrezzature per pozzi è fondamentale per mantenere l'efficienza operativa e proteggere il personale nella estrazione sotterranea. FLS fornisce una gamma completa e ingegnerizzata su misura di attrezzature per il castello di testa e il pozzo, coprendo il pozzo dal castello fino al fondo per il trasporto di personale, materiali e minerale.

Vantaggi principali

• Personalizzabile in base alla disposizione e all'applicazione del sito
• Elementi di sicurezza progettati per proteggere il personale e le attrezzature
• Progettato per lunga vita utile e manutenzione semplificata per ridurre OPEX e fermo impianto

Ambito e scopo del prodotto
Le attrezzature per pozzi FLS comprendono catch gear, sistemi di arresto, pulegge per funi e accessori, rulli guida, sistemi di carico e scarico skip, gabbie, skip e attrezzature ausiliarie correlate. Ogni soluzione è adattata alle condizioni operative e ai requisiti normativi del sito.

Catch gear del castello di testa
Il catch gear è progettato per agganciare e trattenere un convoglio in caso di sovrincarico o rottura della fune. Le soluzioni impiegano analisi agli elementi finiti per gestire i carichi massimi e consentire ispezioni e manutenzione agevoli.

• Configurazioni specifiche per il sito per la massima protezione
• Progetto strutturale ottimizzato
• Caratteristiche a favore della manutenzione, come collettori di ingrassaggio a punto singolo
• Opzioni per retrazione remota

Sistemi di arresto
I telai di arresto forniscono decelerazione prevedibile e arresto controllato dei convogli in situazioni di sotto- o sovrincarico della fune.

• Protegge i convogli da danni
• Soluzioni cost-effective
• Bassa richiesta di manutenzione

Pulegge per funi
Pulegge di testa, discesa, compensative e di deviazione resistenti sono disponibili per tutte le misure di fune con molteplici opzioni di rivestimento. Le pulegge sopportano carichi vicini alla resistenza alla rottura della fune e sono adatte a installazioni in spazi ristretti. Le pulegge a doppia gola facilitano la sostituzione della fune.

• Qualità verificata tramite test approfonditi
• Lunga durata operativa
• Progettate per soddisfare o superare gli standard vigenti

Accessori per funi
Gli accessori per funi assicurano connessioni sicure e manovre precise. La gamma include manicotti, cappelli tipo occhiello, occhielli solidi e morsetti, girevoli e ganci girevoli, pressacavi, sistemi di tensionamento delle funi guida e giunti idraulici per regolazioni fini.

• Soluzioni configurabili per tutte le applicazioni minerarie
• Affidabilità e lunga vita operativa
• Bassi costi di manutenzione e riparazione

Rulli guida
I rulli guida impediscono disallineamenti e riducono il rischio di fermi costosi. Un'ampia selezione di dimensioni, battistrada, materiali e sistemi di montaggio consente l'ottimizzazione alle condizioni del pozzo per mantenere l'allineamento a lungo termine e ridurre la manutenzione.

• Garantisce allineamento a lungo termine
• Ottimizzato per le condizioni del sito
• Riduce necessità di manutenzione e riparazione

Sistema di ricarica batteria a bordo
Un sistema di ricarica integrato sfrutta l'energia cinetica dello skip per ricaricare le batterie dei sistemi di comunicazione a bordo, riducendo il fabbisogno energetico esterno e semplificando la manutenzione mantenendo l'alimentazione delle comunicazioni.

• Riduce il consumo di energia esterna
• Abbassa i costi energetici di ricarica
• Semplifica le attività di manutenzione

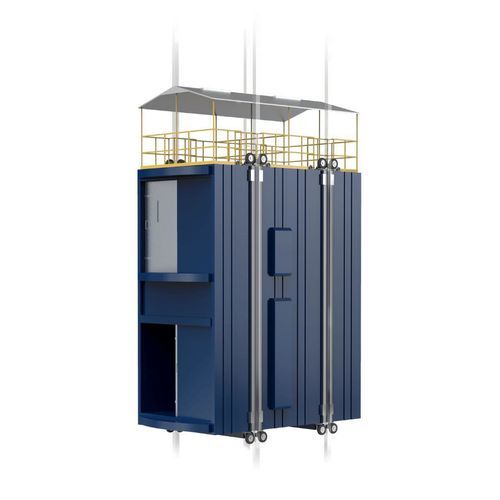

Gabbie per pozzo e sicurezza
FLS fornisce gabbie di servizio, ausiliarie e da rimorchio in varie dimensioni e configurazioni. Le gabbie sono costruite con materiali leggeri e resistenti e incorporano misure di sicurezza comprovate.

• Caratteristiche di sicurezza ingegnerizzate
• Progetti personalizzati per l'applicazione
• Metodi costruttivi collaudati

Freno di sicurezza Cage Guardian™
Il freno Cage Guardian™ utilizza guide in acciaio progettate e sistemi meccanici ridondanti che si attivano automaticamente in caso di fune allentata o guasto di sospensione, proteggendo gli occupanti e rispettando normative di sicurezza stringenti.

• Conforme agli standard di sicurezza mineraria più severi
• Molteplici sistemi meccanici ridondanti
• Operabile nelle normali condizioni di trasporto del personale

Skips e sistemi di scarico
FLS offre una gamma completa di skip (Bottom Dump, Kimberly, Arc-Gate, Sala e Rolachute™) e progettazioni su misura. I sistemi di carico e scarico sono progettati per un funzionamento sicuro ed efficiente in spazi sotterranei confinati.

• Costruzione robusta e duratura
• Materiali e opzioni personalizzabili
• Disponibile con dispositivi di sicurezza consolidati

Sistemi di carico skip e meccanismo di scarico a manovella
I sistemi di carico includono misurazione con sensore di carico per un caricamento preciso. I meccanismi di scarico a manovella impiegano un collegamento a manovella motorizzato e un telaio di ribaltamento che può aumentare la produzione, ottimizzare la capacità di sollevamento e ridurre l'altezza del castello rispetto ad alcune soluzioni idrauliche o a vite.

• Caricamento skip sicuro e preciso
• Miglioramento tipico della produzione fino a ~10%
• Ottimizza la capacità di sollevamento e riduce la complessità del sistema

Progettato per la sostenibilità
I progetti privilegiano l'efficienza energetica, la sicurezza e la circolarità: gabbie leggere e durature, ricarica a bordo e componenti a lunga durata riducono il consumo energetico, la frequenza della manutenzione e i rifiuti da sostituzione.

• Recupero energetico tramite ricarica a bordo
• Sicurezza tramite freni automatici e sistemi ridondanti
• Componenti a lunga durata a supporto della circolarità

Caratteristiche tecniche / specifiche

• Ambito: sistemi completi per pozzi dalla testa al fondo (catch gear, arrestors, pulegge, accessori, rulli guida, skip, gabbie, sistemi di carico e scarico)
• Approccio di progettazione: ingegneria su misura per condizioni e layout specifici del sito
• Elementi di sicurezza: catch gear progettati, telai di arresto, freno Cage Guardian™, sistemi meccanici ridondanti
• Manutenzione: progettazione che privilegia ispezione e manutenzione semplici, collettori di ingrassaggio a punto singolo e riduzione della frequenza di manutenzione
• Durabilità: componenti testati e progettati per superare gli standard, rivestimenti e costruzioni a lunga durata
• Energia: opzione di ricarica a bordo per recuperare l'energia cinetica degli skip per le comunicazioni e i sistemi ausiliari
• Opzioni di carico/scarico: molteplici tipi di skip e meccanismi di scarico a manovella secondo l'applicazione
