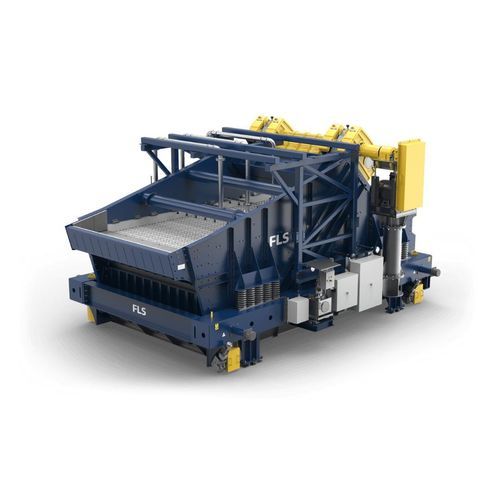

Pannello per vagliatura per l'industria mineraria BRX Series

per trattamento di acque

Panoramica
L'impiego degli schermi FLS nelle applicazioni di macinazione e classificazione aiuta a migliorare il controllo della distribuzione granulometrica, stabilizzare la scarica del mulino e proteggere le apparecchiature a valle. FLS abbina tipo di schermo, geometria e media alle attività specifiche per ridurre il sovramacinamento, mantenere l'efficienza del circuito e garantire la portata target.

Vantaggi principali

• Carico circolante stabile — pacchetti di schermo e media su misura riducono il sovramacinamento e mantengono un flusso costante verso la separazione a valle.
• Operazioni ad alta disponibilità — layout ad accesso facilitato, gruppi di azionamento collaudati e zone di usura protette per comprimere i tempi di fermo e permettere rapidi corpi di scambio.
• Monitoraggio predittivo — monitoraggio condizionale modulare online e il Screen Motion Analyser consentono la rilevazione precoce dei guasti e la manutenzione basata sulle tendenze.
• Cambio di prestazioni garantito — audit basati sul movimento e prove in sito riducono i rischi degli upgrade e assicurano l'integrazione con cicloni, mulini e pompe.
• Focus sull'efficienza in greenfield — progetti e envelope operativi selezionati per supportare minori intensità di acqua ed energia fin dalla messa in servizio.

Famiglie di prodotto e compiti tipici

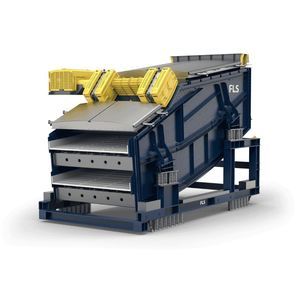

• BRX Series — Progettata per circuiti di macinazione e classificazione (scarico mulino SAG, classificazione umida e secca, desliming). Ingegnerizzata per alta disponibilità e capacità di alte forze G. Ampia gamma di dimensioni per supportare servizi ad alto tonnellaggio.
• UHS Series — Schermi compatti a movimento lineare orizzontale per funzioni di sicurezza/barriera rifiuti e applicazioni leggere (uscite pozzetto, scarichi serbatoio, alimentazioni pompe). Bassa altezza libera e adatti per retrofit con semplici azionamenti a doppio motore.
• VSW Series (dewatering) — Schermi di disidratazione per il controllo dell'umidità e il recupero precoce dell'acqua, riducendo il carico su ispessitori e filtri.

Screening AssetHealth e monitoraggio delle condizioni
Screening AssetHealth (Screen Motion Analyser portatile, SMA) valuta il movimento dello schermo durante il funzionamento: vibrazione, corsa, frequenza, accelerazione e spostamento laterale. Questa valutazione individua disallineamenti, degrado dell'eccitatore, profili di movimento errati e pattern di usura per prioritizzare gli interventi e ridurre fermi non programmati. L'integrazione del monitoraggio online permette analisi delle tendenze e miglioramento continuo.

Applicazioni

• Cribatura della scarica mulino SAG (configurazioni BRX orizzontali per rimuovere precocemente materiale di dimensione corretta e ridurre il carico di ricircolo).
• Compiti di classificazione umida e secca (separazione precisa per dimensione delle particelle per flottazione a valle, separazione gravimetrica o specifiche di prodotto).
• Desliming (configurazioni inclinate/multi-pendenza con follow-on VSW per controllo fine dell'umidità).
• Funzioni di sicurezza e protezione (schermi UHS come barriere per rifiuti per rimuovere materiale di tramp prima di pompe, cicloni o apparecchiature a valle).

Caratteristiche e punti salienti del progetto

• Sistema BRX fino a 4,8 m di larghezza x 11 m di lunghezza (estrema gamma di dimensioni industriali).
• Capacità ad alte forze G e struttura robusta adatta a compiti pesanti e ad alto tonnellaggio.
• Flessibilità dei media: pannelli modulari, teli a tensione incrociata e pannelli imbullonati per ottimizzare area aperta, vita utile e precisione di taglio.
• Telaio stress-relieved, montaggio isolante dalle vibrazioni e opzioni avanzate di eccitatore (inclusa lubrificazione cuscinetti brevettata) per estendere gli intervalli di manutenzione e la vita struttura.
• Layout facilitanti l'accesso, zone di usura protette e corpi di scambio standby per ridurre i tempi di intervento e i fermi.
• Audit basati sul movimento, prove in sito e modellazione di processo per convalidare gli upgrade e garantire l'integrazione con cicloni, mulini, pompe e obiettivi di bilancio idrico.

Caratteristiche / specifiche tecniche

• Dimensione massima tipica del modulo: fino a 4,8 m (larghezza) x 11 m (lunghezza).
• Movimenti dello schermo: opzioni ad alta G e configurazioni lineari/orizzontali disponibili a seconda del duty.
• Opzioni media: pannelli modulari, telo a tensione incrociata, pannelli imbullonati; media selezionati per corrispondere al minerale e agli obiettivi PSD.
• Applicazioni: scarico mulino SAG, classificazione umida/secca, desliming, protezione pozzetto/pompa, cribatura di sicurezza/rifiuti.
• Monitoraggio delle condizioni: Screen Motion Analyser portatile (SMA) che misura corsa, frequenza, accelerazione e spostamento laterale; monitoraggio online opzionale per trend.
• Focus di progettazione: alta disponibilità, ridotto consumo energetico tramite diminuzione del sovramacinamento, recupero acqua (con schermi di dewatering) e procedure di manutenzione/refit semplificate.
• Programmi di servizio: audit degli schermi, analisi del movimento, corpi di scambio e supporto di manutenzione pianificata per proteggere la disponibilità.
