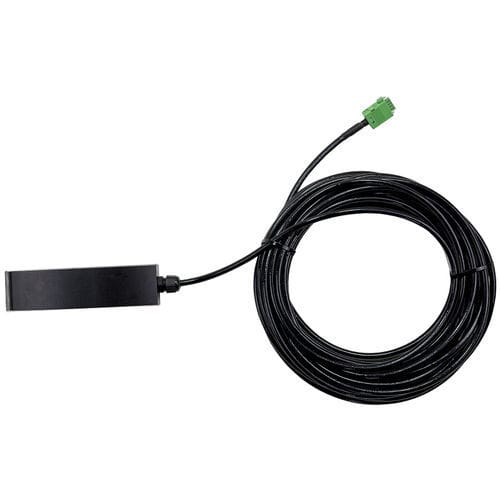

Sensore di portata ad ultrasuoni DSM2420

a pressione differenzialevolumetricoper acqua

Sensore in plastica speciale; resistente ai fluidi aggressivi Caratteristiche speciali Montaggio nel condotto mediante scarpe di montaggio adattabili in acciaio inox Utilizzo in atmosfera EX con il dispositivo di misura FDL400 con barriera Z integrata Descrizione del prodotto Il sensore DSM2420 è un sensore combinato per la misura simultanea della velocità di flusso e del livello in canali aperti o chiusi accessibili di qualsiasi tipo e forma. Ulteriori informazioni sul prodotto Il sensore è realizzato in plastica speciale ed è quindi resistente a quasi tutti i fluidi aggressivi presenti nell'acqua e nelle acque reflue. Il sensore può essere montato su qualsiasi tipo di fognatura utilizzando le apposite scarpe di montaggio in acciaio inox adattabili. Se utilizzato anche per misurare il livello di riempimento, è necessario il montaggio a pavimento. Dati tecnici Caratteristiche Dimensioni 180 x 48 x 36,5 mm ( L x B x H ) Peso ca. 1,5 kg Grado di protezione IP68 Lunghezza del cavo (standard) 15 m Raggio di curvatura > 10 x D (Kabeldurchmesser 6,25mm) = > 62,5mm Intervallo di temperatura 0°C ... 50°C Materiale della slitta di montaggio V2A 1,5 mm Velocità di flusso Campo di misura 0,01 - 4 m / s Precisione di misura +/- 5 % del valore di portata nel canale Deriva della temperatura 0,1% / °C ( Meßspanne ) Deriva della temperatura 0,05% / °C ( Nullpunkt ) Segnale di uscita 4 - 20 mA Livello di riempimento Campi di misura 0 -1 m ; 0 - 2 m ; 0 - 4 m Precisione di misura < 0,2% v.E. Summe aus Nichtlinearität, Hysterese und Wiederholbarkeit Deriva della temperatura 0,005% / °C v.E. Meßspanne Deriva della temperatura 0,005% / °C v.E. Nullpunkt Materiale Al2O3 (96%) aktive Fläche Segnale di uscita 4 - 20 mA Punto zero norma 4 mA ( +/- 3 % )
