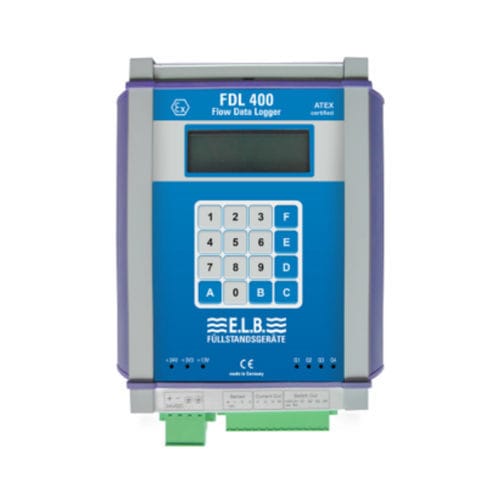

Data logger 4-20mA FDL400

di portatadi livello d'acquaUSB

Montaggio a parete o su guida DIN Caratteristiche speciali Visualizzazione di velocità di flusso, livello di riempimento, portata, volume di flusso Uscite configurabili Descrizione del prodotto Il misuratore FDL400 "Flow Data Logger 400" è adatto a misurare il flusso di acqua e di acque reflue in fognature o tubazioni di varie geometrie, completamente o parzialmente riempite. Ulteriori informazioni sul prodotto La valutazione si basa sulla formula del flusso Q = V x A. Q = portata V = velocità del flusso A = area bagnata Un sensore di misura combinato montato sul pavimento o sulla parete del canale registra la velocità di flusso V in m/s secondo il principio Doppler. I dati sulla velocità vengono registrati ed elaborati nel processore tramite un raggio sonico che si irradia nel fluido contro la direzione del flusso. Il sensore di pressione integrato viene utilizzato per registrare il livello di riempimento in metri; questo valore viene a sua volta utilizzato nel processore per calcolare l'area del segmento in m² attraverso cui passa il flusso secondo una sezione trasversale del canale pre-programmata. I due moltiplicatori danno come risultato la somma Q in l/s Tutti i parametri richiesti vengono programmati tramite la tastiera a 16 vie sul lato anteriore del dispositivo. I singoli valori vengono visualizzati sul chiaro display a 4 facce Portata livello di riempimento Portata quantità I sensori di misura vengono alimentati con la tensione necessaria dall'elettronica di valutazione. Oltre alla funzione di misura vera e propria, il dispositivo di misura FDL400 funge anche da alimentatore per i sensori omologati destinati a questo scopo. Il dispositivo dispone di 4 uscite di commutazione. I dati di misura vengono memorizzati su una scheda SD (Secure Digital Memory Card). Il dispositivo dispone di un'interfaccia mini-USB (AB).
