Sorgente di frequenza 96040A

Caratteristiche principali

• Semplifica i sistemi di taratura RF sostituendo più strumenti e accessori con una singola sorgente.
• Accelera le procedure di taratura, riduce gli errori operatore e razionalizza la metrologia RF.
• Copre la maggior parte dei punti di test per la taratura di analizzatori di spettro fino a 4 GHz (range 1 mHz–4 GHz).
• Automazione con MET/CAL® Plus per aumentare efficienza e capacità rispetto ai metodi manuali.

Panoramica prodotto
Il 96040A è una sorgente di riferimento RF a basso rumore di fase progettata per concentrare i carichi di lavoro di taratura RF. Fornisce risoluzione di frequenza fine, uscita livellata, bassi armonici e spurie, ampia dinamica e modulazione interna per applicazioni R&D, test di produzione e sistemi ATE, riducendo la complessità del sistema.

Copertura ampia e versatile

• Analizzatori di spettro
• Misuratori e analizzatori di modulazione
• Wattmetri RF e sensori
• Contatori di frequenza
• Atenuatori e attenuatori a gradini
• Altri strumenti di misura RF

Più di un semplice calibratore RF
Per applicazioni in cui rumore di fase, armoniche, dinamica o accuratezza di modulazione sono critici, il 96040A offre prestazioni superiori rispetto ai generatori di segnale general-purpose. Con campo 1 mHz–4 GHz gestisce la maggior parte dei test di analizzatori di spettro; per frequenze più alte può essere affiancato ad altre sorgenti RF/microonde.

Riduci i costi del sistema di taratura RF
Il 96040A può sostituire molti componenti del sistema, riducendo costi di acquisto, installazione, manutenzione e trasporto. Tipiche sostituzioni: più sorgenti di segnale, wattmetri e sensori, attenuatori, filtri, pad, accoppiatori e contatore 50 MHz.

Nessun generatore di funzioni aggiuntivo necessario
La modulazione interna (AM, FM, PM; interna ed esterna) e le funzioni di sweep eliminano la necessità di molti generatori di funzione a bassa frequenza per test di modulazione e sweep-time.

Progettato per la taratura RF

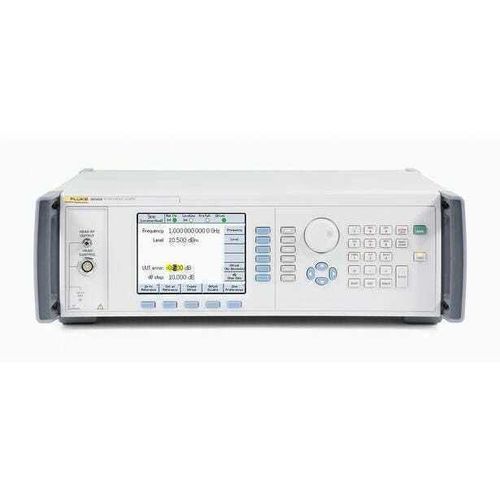

Interfaccia orientata alla taratura con tasti dedicati, softkey contestuali e display a colori leggibile per velocizzare le procedure. I livelli di uscita possono essere impostati in potenza (W o dBm) o tensione (RMS o p-p) e convertiti senza perdere i valori inseriti.

Precisione "What you set is what you get" e purezza del segnale

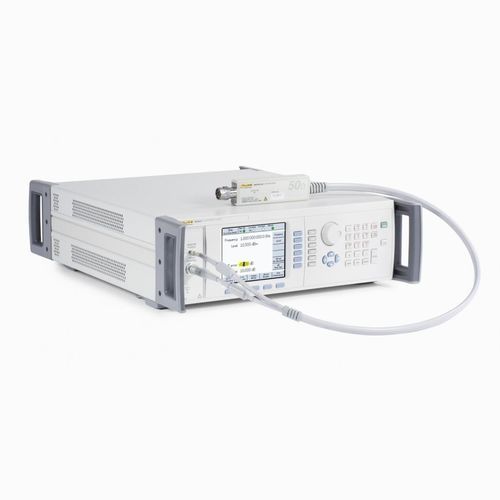

Una testina di livellamento precisa consegna i livelli impostati direttamente al DUT, minimizzando perdite, rumore e errori di adattamento. La testina preserva l'integrità del segnale su una dinamica di 154 dB fino a −130 dBm, agevolando workflow connect-once test-many.

Taratura come sistema per garantire le prestazioni
Il 96040A è fornito con una testina di livellamento 50 Ω (la versione /75 include testine 50 Ω e 75 Ω). Mainframe e testina sono calibrati insieme e forniti con certificato di taratura conforme a ISO 17025 contenente i dati principali (livello/attenuazione, VSWR di uscita, rumore di fase). Certificazione accreditata disponibile.

Prestazioni di rumore di fase all'avanguardia
Rumore di fase ottimizzato su offset da 1 Hz a 10 MHz; i dati di rumore di fase sono inclusi nel certificato di ogni unità. Per test ad ampio offset è disponibile il filtro passa‑banda 1 GHz (9600FLT).

I/O riferimento di frequenza selezionabile e funzioni di sweep
L'ingresso di riferimento esterno sul pannello posteriore consente di bloccare il 96040A su uno standard esterno (ad es. rubidio). L'uscita di riferimento può bloccare il DUT. Le funzioni sweep supportano 1 mHz–4 GHz (lineare o logaritmico; stop-start o center-span).

Automazione e compatibilità
Il 96040A si integra con sistemi automatizzati e MET/CAL® Plus per operazioni unattended estese e maggiore throughput. Emulazione comandi GPIB per strumenti legacy (famiglia 9640A, HP3335, HP8662A/HP8663A) facilita la sostituzione plug-and-play.

Specifiche tecniche (sintesi)

• Intervallo di frequenza: 1 mHz a 4 GHz
• Livello (uscita 50 Ω): −130 dBm a +24 dBm fino a 125 MHz; 14 dBm a 4 GHz (livellato)
• Risoluzione: 10 µHz (frequenza); 0,001 dB (livello)
• Accuratezza frequenza: ±0,05 ppm ±5 µHz
• Accuratezza livello (esempi): fino a −48 dBm: ±0,03 dB a 100 kHz; ±0,05 dB a 128 MHz; ±0,3 dB a 4 GHz
• Atenuazione: ±0,02 dB fino a 49 dB; ±0,15 dB a 110 dB
• VSWR: ≤1,05 fino a 100 MHz; ≤1,1 fino a 2 GHz; 1,0 + 0,05×f(GHz) 2–4 GHz
• Armoniche/spurie: –60 dBc armoniche; –78 dBc spurie fino a 1 GHz
• Rumore di fase (1 GHz): tip. –144 dBc/Hz (10 kHz–100 kHz offset)
• Modulazione: AM, FM, PM (interno/esterno)
• Sweep di frequenza: 1 mHz–4 GHz
• Contatore: interno 50 MHz
• Interfacce: IEEE-488.2 (GPIB); emulazione GPIB per modelli legacy
• Temperatura esercizio: 0 °C–50 °C; stoccaggio: −20 °C–+70 °C
• Dimensioni: 146 × 442 × 551 mm; Peso: 18 kg
